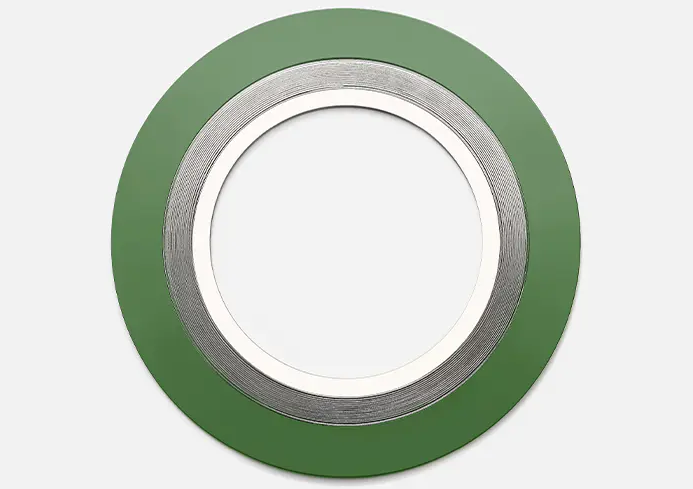

Čo je tesnenie špirálovej rany?

Špirálové roly sú kompozitné tesnenie z kovu a nemetálne, ktoré sa bežne používa na tesniace rúry, ventily a tlakové nádoby. Ich jedinečná štruktúra kombinuje pevnosť kovu s flexibilitou nekovového, vďaka čomu je vhodná na použitie vo vysokoteplotných, vysokotlakových a korozívnych médiách. Zložené zo striedavých tvarovaných kovových drôtov a materiálu mäkkého plniva, tesnenia špirálových rán tvoria vysoko účinné tesnenie, keď sú stlačené medzi dvoma prírubami. Koruna v tvare V v strede kovového pásu pôsobí ako pružina, čo dáva tesneniu zvýšenú elasticitu za rôznych podmienok. Materiály na výplň a drôty je možné upraviť tak, aby vyhovovali rôznym požiadavkám na chemickú kompatibilitu.

1. Štruktúra a zloženie tesnení špirálových rán
Kovové prúžky: Typicky vyrobené z zliatin odolných voči korózii, ako je nehrdzavejúca oceľ (ako 304 a 316), titán a Monel, sa kovové prúžky pritlačia do prierezu v tvare V alebo W, aby sa zabezpečila elastická oporu.
NEMETALICKÉ FLITEROVÉ VRVY: Tieto vrstvy výplne sa bežne vyrábajú z materiálov, ako je grafit, polytetrafluóretylén (PTFE) a sľudy, sú tieto plniace vrstvy vložené medzi kovové prúžky, aby sa zabezpečilo tesnenie a kompenzovali povrchové nepravidelnosti. Vnútorné a vonkajšie krúžky (voliteľné):
Vnútorný kruh: Zabraňuje internemu médiami médií, ktoré interne eroduje tesnenia, čím sa znižuje riziko uvoľnenia kovového pásu.
Vonkajší krúžok (uhlíková oceľ alebo z nehrdzavejúcej ocele): Umiestnenie tesnenia, zabraňuje nadmernému kompresii a zlepšuje odolnosť proti tlaku.

2. Funkcie a výhody
Odolné voči extrémnym podmienkam: vydrží vysoké teploty (až do 1 000 ° C alebo vyššie, v závislosti od materiálu) a vysokých tlakov (napríklad príruby triedy 900 a viac).
Vynikajúce tesnenie: Kombinácia kovových a nekovových materiálov sa prispôsobuje ani menším nepravidelným povrchom príruby.
Chemická odolnosť: Kompatibilné s médiami, ako sú kyseliny, alkalis, olej a plyn, výberom rôznych kovov a výplňových materiálov.
Elastická odolnosť: Špirálová štruktúra kovového pásu si udržuje tesnenie aj po zmene tlaku.

3. Bežné typy Špirálové roly
Základný typ (bez krúžku): Obsahuje iba kovové a nekovové špirálové špirálové rany, vhodné pre štandardné príruby.
Typ vnútorným krúžkom: Zvyšuje odolnosť v oblasti vnútorného tlaku, vhodné pre vysokotlakové alebo ľahko erozívne médiá.
Napíšte vonkajším krúžkom: Ľahko inštaluje a polohy, čím zabraňuje zrúteniu tesnenia. Tesnenia špirálových rán: Kombinujte výhody oboch typov a sú vhodné na náročné aplikácie (napríklad API 6A).

4. Aplikácie tesnení špirálových rán
Petrochemické: rúrkové príruby, reaktory a výmenníky tepla.
Power priemysel: parné turbíny a vysokoteplotné systémy kotla.
Farmaceutické/potraviny: Aplikácie vyžadujúce sanitárnu výplň PTFE.
Aerospace: tesnenia palivového systému.

5. Úvahy o výberu
Zodpovedanie materiálu: Vyberte kovovú pruh a plnú vrstvu na základe korozivity a teploty média.
Standard Flange: Potvrďte hodnotenie príruby (napríklad ANSI, DIN a JIS) a rozmery.
Hodnotenie tlaku: Rôzne hustoty vinutia ovplyvňujú tlakovú kapacitu.
Požiadavky na inštaláciu: Skrutky sa musia rovnomerne sprísniť, aby sa predišlo lokalizovanému pretlaku, ktoré môže viesť k zlyhaniu.

6. Porovnanie s ostatnými tesneniami
Kovové ploché tesnenia: vysoká tvrdosť, ale zlá kompenzácia, vyžadujúca extrémne vysoké zaťaženie skrutky.
Gumové tesnenia: Vhodné iba pre nízke teploty a tlaky a náchylné k starnutiu.
Grafitové kompozitné tesnenia: žiadna kovová podpora a náchylné k krehkosti pri vysokých teplotách.
