Tesnenia krúžkových spojov

Tesnenia krúžkových spojov

Tesnenia krúžkového typu sú vyvinuté na použitie v ropnom priemysle, ako aj pri vŕtaní a zariadeniach na ťažbu ropy a plynu. Tieto tesnenia sú vhodné pre vysoké možné tlakové a teplotné podmienky. Pôsobením tlaku na rozhranie tesnenia silou skrutky mäkší kov tesnenia vteká do nedokonalostí tvrdšieho materiálu príruby a vytvára veľmi tesné a účinné tesnenie. Wilson vyrába a dodáva širokú škálu krúžkových tesnení spojov. Tesnenia Rilson Ring Type Joint (RTJ) štandardnej veľkosti sa vyrábajú podľa špecifikácií API 6A, API 17D a ASME B16.20.

Získať cenovú ponuku
PREDCHÁDZAJÚCI:Špirálové vinuté tesnenia
ĎALŠÍ:Nekovové tesnenia

Detaily produktu

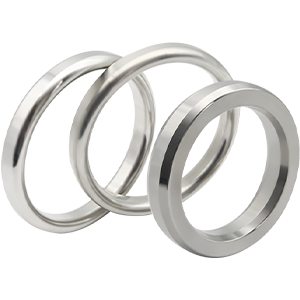

Krúžkové tesnenie v štýle R

Tesnenia krúžkových spojov sa dodávajú v dvoch základných typoch, s oválnym prierezom a osemhranným prierezom. Tieto základné tvary sa používajú pri tlakoch do 10 000 psi (64 MPa). Rozmery sú štandardizované a vyžadujú špeciálne drážkované príruby. Osemhranný prierez má vyššiu tesniacu účinnosť ako ovál a bol by preferovaným tesnením. V starom type drážky s okrúhlym dnom je však možné použiť iba oválny prierez. Novší dizajn drážky s plochým dnom akceptuje buď oválny alebo osemuholníkový prierez. Tesniace plochy na drážkach prstencového spoja musia byť hladké do 63 mikro palcov a musia byť bez nežiaducich hrebeňov, stôp po nástrojoch alebo chvenia. Zostavy RTJ tesnia počiatočným líniovým kontaktom alebo lemovaním pri pôsobení tlakových síl.

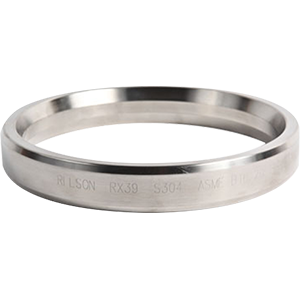

Štýlové tesnenie RX

Krúžkové tesnenia RX majú podobný tvar ako štandardné osemhranné tesnenie krúžkového spoja, ale ich prierez je navrhnutý tak, aby využíval tlak obsiahnutej kvapaliny pri vytváraní tesnenia. Sú vyrobené podľa API 6A a zameniteľné so štandardnými osemhrannými krúžkami pre vŕtanie ropných polí a výrobné aplikácie v prírubách API 6B. RX sa používa pri tlakoch do 5 000 psi (34,37 MPa). Štandardné veľkosti sú na sklade z nízkouhlíkovej ocele, mäkkého železa, 304 a 316.

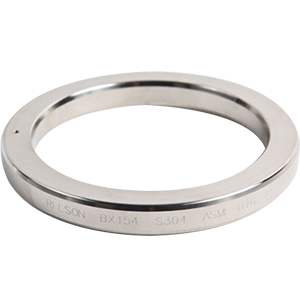

Štýlové tesnenie BX

Krúžkové tesnenie BX sa líši od štandardného oválneho alebo osemuholníkového tvaru, pretože má štvorcový prierez a zužuje sa v každom rohu. Môžu byť použité iba v prírubách API 6BX. BX sa používa pri tlakoch do 20 000 psi (137,90 MPa). Štandardné veľkosti sú na sklade z nízkouhlíkovej ocele, mäkkého železa, 304 a 316.

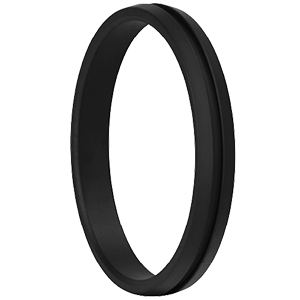

IX pečatný krúžok

Tesniace krúžky IX sú navrhnuté na použitie v kompaktných prírubových spojoch Norsok (NCF). Krúžky IX sú k dispozícii v rôznych materiáloch a sú dodávané s farebne označeným PTFE povlakom, ktorý označuje dodávaný základný materiál. Identifikačné znaky sú na vnútornej strane krúžku podľa normy NORSOK L-005.

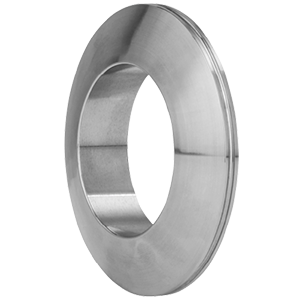

Krúžok objektívu

Šošovkový krúžok je kontaktné tesnenie na použitie vo vysokotlakových potrubných systémoch a hlavách tlakových nádob. Prierez šošovky je sférický povrch tesnenia a vyžaduje špeciálne opracovanie na prírubách. Tieto tesnenia budú sedieť s malým zaťažením skrutky, pretože kontaktná plocha je veľmi malá a tlaky tesnenia sú veľmi vysoké. Normálne by mali byť materiály tesnenia mäkšie ako príruba. Pri objednávaní tesnení šošoviek je potrebné dodať kompletné výkresy a špecifikácie materiálu.


Pogumovaný krúžkový kĺb

Pogumovaný krúžkový spoj – RTJ je uzavretý v nitrilovej gumovej vrstve. Materiál prstencového spoja – RTJ je zvyčajne mäkké železo alebo nízkouhlíková / mäkká oceľ.
Tento typ krúžkového spoja alebo RTJ má tri hlavné funkcie.
Používa sa pri tlakovom alebo hydroteste, aby sa minimalizovalo poškodenie prírub.
Gumové kontaktné body poskytujú dodatočné tesnenie a zároveň chránia povrch príruby.
Poskytuje zvýšenú ochranu proti korózii, ku ktorej môže dôjsť medzi konvenčnými prstencovými spojmi a spojenými povrchmi drážky.
Sú k dispozícii s povrchovou úpravou v rôznych materiáloch vrátane nehrdzavejúcej ocele 316, Mäkký Železo, Uhlík Oceľ, Nízka Mild Steel, F5 a Super Duplex.


Bežne používaný materiál

Kovové tesnenie by sa malo vybrať tak, aby vyhovovalo špecifickým prevádzkovým podmienkam. Okrem toho by tvrdosť materiálu mala byť nižšia ako tvrdosť kovu príruby, aby sa zabezpečilo, že sa tesnenie pri stlačení deformuje a nie drážka tesniaceho povrchu. Popisy bežných materiálov a hodnoty tvrdosti sú nasledovné:

Materiál Označenie DIN Materiál Nie Tvrdosť (max.)
Brinell HB Rockwell B
Soft Iron D - 90 56
Low Carbon Steel S - 120 68
4–6 Chrome F5 1.7362 130 72
SS 304 S304 1.4301 160 83
SS 304 l S304L 1.4306 160 83
SS 316 S316 1.4401 160 83
SS 316L S316L 1.4404 160 83
SS 321 S321 1.4541 160 83
SS 347 S347 1.455 160 83
SS 410 S410 1.4 170 86
F51 F51 14462 230 99
Monel 400 Monel 400 2.436 160 83
Inconel 625 INC625 2.4856 200 93
Incoloy 825 INC825 2.4858 160 83

Odporúčané produkty

O nás
Ningbo Rilson Sealing Material Co., Ltd.
Ningbo Rilson Sealing Material Co., Ltd. bola založená v roku 2007, je profesionálny Tesnenia krúžkových spojov výrobca a Tesnenia krúžkových spojov dodávateľ a sídli v Ningbo, provincii Zhejiang. Výrobné zariadenie sa rozprestiera na 20 000 metroch štvorcových a je zamerané na zabezpečenie bezpečnej a spoľahlivej prevádzky systémov utesnenia tekutín, pričom ponúka klientom vhodné technologické riešenia tesnenia. Prevádzkujeme množstvo výrobných liniek na tesniace produkty, špecializujeme sa na návrh a výrobu tesniacich podložiek a iných tesniacich materiálov pre sektory ropného, chemického, energetického, lodného a strojárskeho priemyslu. Naše hlavné produkty zahŕňajú špirálovo vinuté tesnenia, tesnenia s kruhovým spojom, profilové tesnenia, vlnité kovové tesnenia, izolačné súpravy tesnení a neazbestové tesnenia, okrem iných.
Naša klientela pochádza z rôznych častí sveta a vďaka našim rozsiahlym skúsenostiam v odbore sme si získali dôveru a uznanie našich zákazníkov. V súčasnosti máme certifikácie od niekoľkých významných spoločností. Okrem toho sme úspešne získali certifikáciu systému manažérstva kvality ISO9001:2015, ako aj certifikát API 6A, okrem iných.
Ako profesionálna Tesnenia krúžkových spojov továreň, spoločnosť sa zaväzuje poskytovať hodnotu zákazníkom, podporovať zdravie a šťastie pracovníkov a vytvárať pozitívne spoločenské účinky. Zastávame základné princípy integrity, presnosti, inovácie a vzájomného úspechu. S ambíciou stať sa preferovanou značkou v priemyselných tesneniach sa zaväzujeme etablovať sa ako špičkový hráč v odvetví utesnenia tekutín a pracovať na dosiahnutí cieľa vzájomnej spokojnosti zákazníkov a zamestnancov.
Certifikát cti
  • Certifikáty API
  • ISO9001
  • ISO14001
  • ISO 45001
Novinky
Tesnenia krúžkových spojov Odborné znalosti

1. Tesnenia krúžkových spojov pre vysokotlakové priemyselné tesnenie

Tesnenia krúžkových spojov, bežne známe ako RTJ tesnenia, sú precízne skonštruované kovové tesniace komponenty určené pre extrémne vysokotlakové a vysokoteplotné aplikácie. Tieto tesnenia sú široko používané v ropnom priemysle, zemnom plyne, vrtoch na mori a petrochemickom priemysle, kde je spoľahlivosť tesnenia kritická.

Na rozdiel od mäkkých tesnení vytvárajú tesnenia krúžkového typu tesnenie kov na kov pôsobením tlaku na skrutku medzi tesnením a drážkou príruby. Mäkší materiál tesnenia sa deformuje do tvrdšieho povrchu príruby a vytvára vysoko účinné tesniace rozhranie schopné zvládnuť tlaky vyššie 20 000 psi .

（1）Hlavné aplikácie tesnení RTJ

  • Systémy ťažby ropy a plynu
  • Vysokotlakové tesnenie príruby potrubia
  • Pobrežné vrtné zariadenia
  • Petrochemické tlakové nádoby

Priemyselné štúdie naznačujú, že správne vybrané tesnenia RTJ môžu znížiť netesnosti príruby o viac ako 65 % v porovnaní s konvenčnými tesniacimi riešeniami.

2. Výhody Vlastné tesnenie RTJ Riešenia

Zákazkový výrobca tesnení RTJ pre aplikácie s vysokotlakovými prírubami poskytuje tesniace riešenia prispôsobené špecifickým prevádzkovým prostrediam. Štandardné tesnenia nemusia fungovať efektívne pri jedinečnom tlaku, korózii alebo teplotných podmienkach, takže prispôsobenie je nevyhnutné v mnohých priemyselných projektoch.

Napríklad ropné plošiny na mori pracujúce pri vystavení slanej vode často vyžadujú tesnenia z nehrdzavejúcej ocele alebo Inconel RTJ so špecializovanou kontrolou tvrdosti, aby sa zabránilo zlyhaniu tesnenia v dôsledku korózie.

（1）Výhody vlastných tesnení RTJ

  1. Vylepšená spoľahlivosť tesnenia pri extrémnom tlaku
  2. Predĺžená životnosť v korozívnom prostredí
  3. Znížené prestoje zariadenia a náklady na údržbu
  4. Vylepšená kompatibilita s prírubovými systémami API

(2) Porovnanie typu tesnenia RTJ

Porovnanie návrhov spoločných tesnení krúžkov
Typ RTJ Tlaková kapacita Typická aplikácia
Typ R Stredná až vysoká Všeobecné rafinérske potrubia
Typ RX Vysoký tlak Tlakové systémy API 6B
Typ BX Extrémne vysoká Podmorské vrtné zariadenia

3. Profesionálna schopnosť výroby tesnení RTJ

Spoľahlivý výkon tesnenia do veľkej miery závisí od presnosti výroby, kvality materiálu a prísnej kontroly rozmerov. Poprední výrobcovia dodržiavajú medzinárodné normy, ako sú API 6A, API 17D a ASME B16.20, aby zabezpečili konzistenciu tesnenia.

Spoločnosť Ningbo Rilson Sealing Material Co., Ltd. bola založená v roku 2007, je profesionálnym výrobcom špirálových vinutých tesnení a dodávateľom špirálových vinutých tesnení so sídlom v Ningbo, provincia Zhejiang. Výrobný závod sa rozprestiera na ploche 20 000 metrov štvorcových a je určený na zabezpečenie bezpečnej a spoľahlivej prevádzky systémov tesnenia tekutín a ponúka klientom vhodné riešenia technológie tesnenia. Prevádzkujeme množstvo výrobných liniek na tesniace produkty, ktoré sa špecializujú na návrh a výrobu tesniacich tesnení a iných tesniacich materiálov pre ropný, chemický, energetický, lodný a strojársky priemysel. Naše primárne produkty pozostávajú zo špirálovo vinutých tesnení, tesnení krúžkových spojov, tesnení kammprofilových, vlnitých kovových tesnení, tesnení izolačných súprav a bezazbestových tesnení.

Tesnenia krúžkového typu sú vyvinuté na použitie v ropnom priemysle, ako aj pri vŕtaní a zariadeniach na ťažbu ropy a plynu. Tieto tesnenia sú vhodné pre vysoké možné tlakové a teplotné podmienky. Pôsobením tlaku na rozhranie tesnenia silou skrutky mäkší kov tesnenia vteká do nedokonalostí tvrdšieho materiálu príruby a vytvára veľmi tesné a účinné tesnenie. Wilson vyrába a dodáva širokú škálu krúžkových tesnení spojov. Tesnenia Rilson Ring Type Joint (RTJ) štandardnej veľkosti sa vyrábajú podľa špecifikácií API 6A, API 17D a ASME B16.20.

（1）Dôležité výrobné vlastnosti

  • Presná technológia CNC obrábania
  • Prísne postupy testovania tvrdosti
  • Vysledovateľnosť materiálu a správy o kontrole
  • Súlad s API a ASME štandardmi

4. Trhové trendy a odporúčania pre výber tesnení RTJ

Globálny dopyt po prstencových tesneniach naďalej rastie v dôsledku rozširujúcej sa energetickej infraštruktúry a projektov prieskumu na mori. Trhoví analytici odhadujú ročné miery rastu približne 6% v sektore priemyselného tesnenia.

（1）Odporúčania pre výber

  • Vyberte materiál tesnenia na základe kompatibility médií
  • Pred inštaláciou skontrolujte tlak a teplotu
  • Vyberte si skúsených vlastných výrobcov tesnení RTJ
  • Uistite sa, že rozmery drážky príruby spĺňajú špecifikácie API

Správny výber tesnenia môže výrazne znížiť prevádzkové riziká a zároveň zlepšiť účinnosť tesnenia a životnosť zariadenia.

5. Často kladené otázky (FAQ)

Q1: Aký je rozdiel medzi tesneniami R, RX a BX RTJ?
Typ R sa používa pre štandardné tlakové aplikácie, RX je navrhnutý pre vyššiu účinnosť tlakového tesnenia a BX je vhodný pre extrémne vysokotlakové systémy.

Q2: Ktoré priemyselné odvetvia bežne používajú prstencové tesnenia?
Ropný a plynárenský priemysel, petrochemický priemysel, ťažba na mori, výroba energie a rafinérsky priemysel široko používajú tesnenia RTJ.

Q3: Prečo je vlastná výroba tesnenia RTJ dôležitá?
Zákazková výroba zaisťuje presné rozmerové prispôsobenie, lepší tesniaci výkon a lepšiu odolnosť v extrémnych prevádzkových podmienkach.

Q4: Ktoré normy sa bežne dodržiavajú pre tesnenia RTJ?
Medzi najbežnejšie štandardy patria API 6A, API 17D a ASME B16.20.
