Špirálové vinuté tesnenia Vlastné

Domov / Produkt / Špirálové vinuté tesnenia

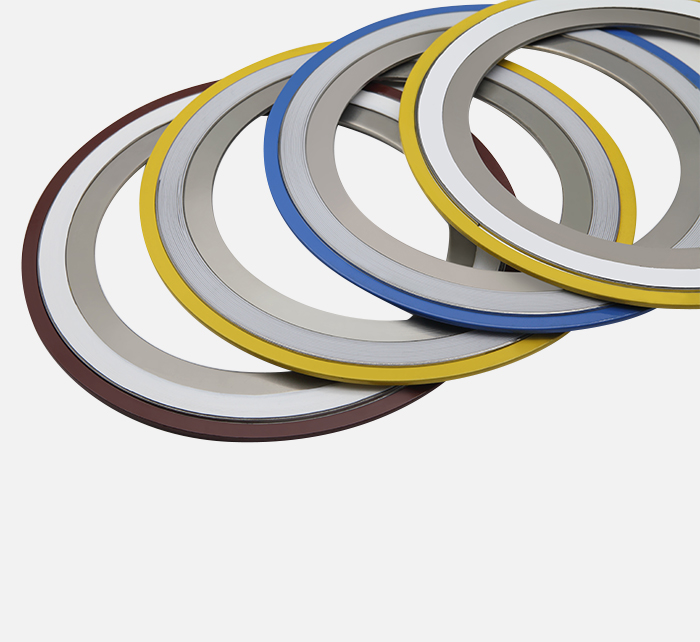

Špirálové vinuté tesnenia

Dostupné v niekoľkých štaardných tvaroch
štýl Produkt Popis

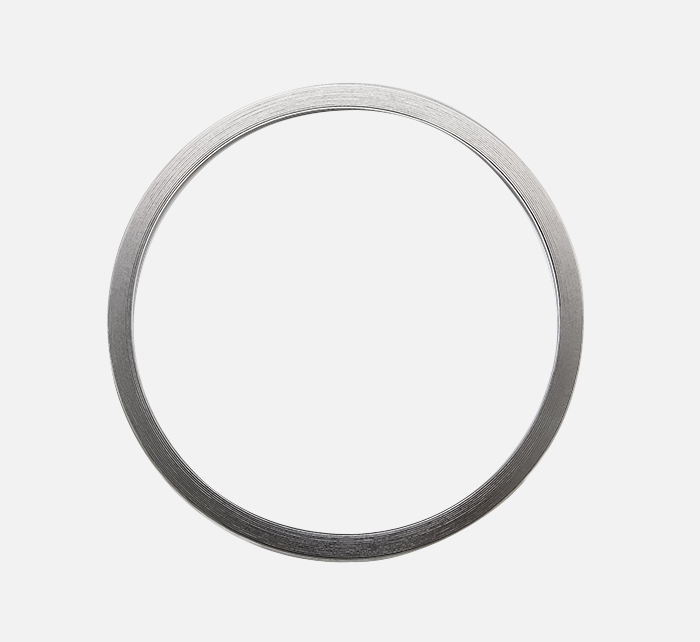

W Navíjanie len, bez vnútorné a vonkajší krúžky.

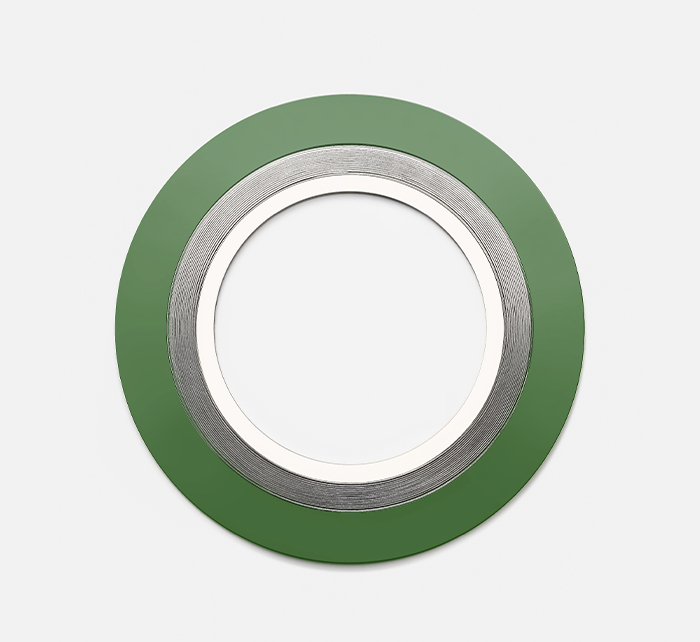

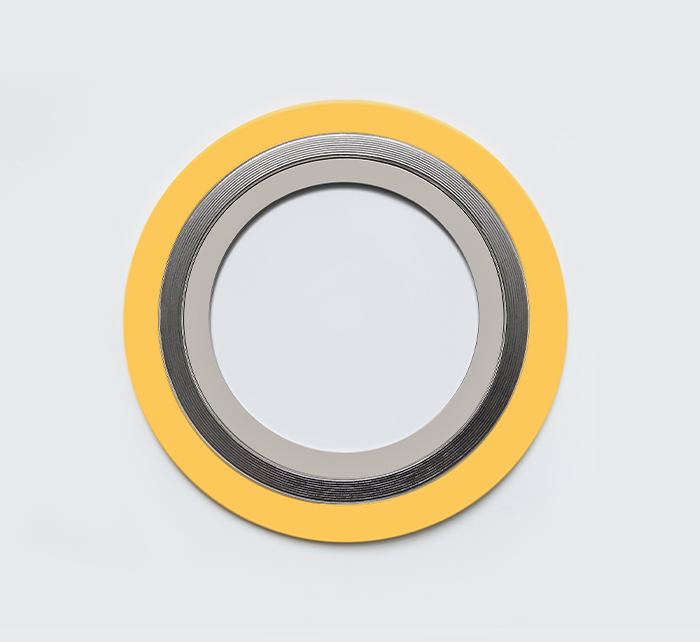

RW Špirála Rana Tesnenie s vonkajší prsteň.

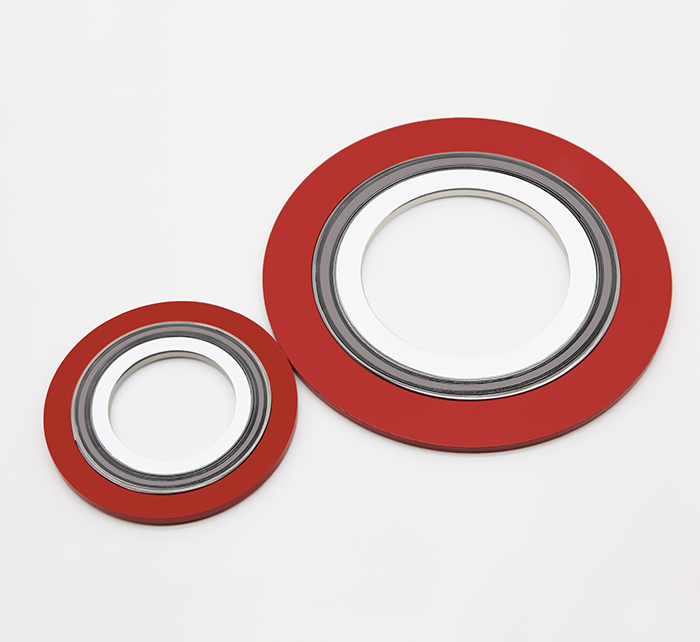

RWI Špirála Rana Tesnenie s vnútorné a vonkajší prsteň.
WI Špirála Rana Tesnenie s vnútorné prsteň.
RH Špirála Rana Tesnenie s Rebrá pre Teplo Výmenník
RS Špirála Rana Tesnenie s Špeciálne Tvar

Tieto tesnenia sa vyrábajú podľa medzinárodných špecifikácií ako ASME B16.20, EN 1514-2, DIN, JIS B 2404 atď.

Získať cenovú ponuku
PREDCHÁDZAJÚCI:Žiadny predchádzajúci produkt
ĎALŠÍ:Tesnenia krúžkových spojov

Detaily produktu

Špirálové vinuté tesnenia

Špirálovo vinuté tesnenia - vyrobené zo striedavej kombinácie tvarovaného kovového drôtu a mäkkých výplňových materiálov - tvoria veľmi účinné tesnenie, keď sú stlačené medzi dvoma prírubami. Korunka v tvare písmena V sústredená v kovovom páse pôsobí ako pružina, čo dáva tesneniam väčšiu pružnosť za rôznych podmienok. Materiál výplne a drôtu je možné meniť tak, aby vyhovoval rôznym požiadavkám na chemickú kompatibilitu. Ak je zaťaženie dostupné na stlačenie tesnenia obmedzené, konštrukcia tesnenia a rozmery sa môžu zmeniť, aby sa zabezpečilo účinné utesnenie.
Špirálovo vinuté tesnenie môže obsahovať centrovací krúžok, vnútorný krúžok alebo oboje. Vonkajší centrovací krúžok presne umiestňuje tesnenie v prírube a pôsobí ako obmedzovač kompresie, zatiaľ čo vnútorný krúžok poskytuje dodatočnú radiálnu pevnosť. Vnútorný krúžok tiež znižuje eróziu príruby a chráni tesniaci prvok.
Odolnosť a pevnosť robí zo špirálovo vinutých tesnení ideálnu voľbu v rôznych podmienkach a aplikáciách. Široko používané v rafinériách a chemických spracovateľských závodoch sú účinné aj pri výrobe energie, letectve a v rôznych ventilových a špeciálnych aplikáciách.

Použitý bežný kov
Kovový materiál Minimum Maximálne Skratka
℉ ℃ ℉ ℃
304SS -320 -195 1400 760 304
316LSS -150 -100 1400 760 316L
321SS -320 -195 1400 760 321
347SS -320 -195 1700 925 347
Uhlík Oceľ -40 -40 1000 540 CRS
Zliatina 20 -300 -185 1400 760 A-20
Hastelloy B2 -300 -185 2000 1090 HAST B2
Zliatina C276 -300 -185 2000 1090 HAST C276
Incoloy 825 -150 -100 1600 870 IN 825
Inconel 625 -150 -100 2000 1090 INC 625
Inconel X750 -150 -100 2000 1090 INC X750
Monel 400 -200 -130 1500 820 PO
nikel 200 -320 -195 1400 760 Ni
titán -320 -195 2000 1090 Ti

Používa sa bežné plnivo
Filler Materiál Minimum Maximálne Skratka
℉ ℃ ℉ ℃
Flexibilné Grafit -350 -212 1000 550 F.G
Polytetrafluóretylén -400 -240 490 250 PTFE
Sľuda -328 -200 1472 800 MI
Nie Azbest -184 -120 750 400 NA
Keramické -350 -212 2000 1100 CER $ $

Odporúčané produkty

O nás
Ningbo Rilson Sealing Material Co., Ltd.
Ningbo Rilson Sealing Material Co., Ltd. bola založená v roku 2007, je profesionálny Špirálové vinuté tesnenia výrobca a Špirálové vinuté tesnenia dodávateľ a sídli v Ningbo, provincii Zhejiang. Výrobné zariadenie sa rozprestiera na 20 000 metroch štvorcových a je zamerané na zabezpečenie bezpečnej a spoľahlivej prevádzky systémov utesnenia tekutín, pričom ponúka klientom vhodné technologické riešenia tesnenia. Prevádzkujeme množstvo výrobných liniek na tesniace produkty, špecializujeme sa na návrh a výrobu tesniacich podložiek a iných tesniacich materiálov pre sektory ropného, chemického, energetického, lodného a strojárskeho priemyslu. Naše hlavné produkty zahŕňajú špirálovo vinuté tesnenia, tesnenia s kruhovým spojom, profilové tesnenia, vlnité kovové tesnenia, izolačné súpravy tesnení a neazbestové tesnenia, okrem iných.
Naša klientela pochádza z rôznych častí sveta a vďaka našim rozsiahlym skúsenostiam v odbore sme si získali dôveru a uznanie našich zákazníkov. V súčasnosti máme certifikácie od niekoľkých významných spoločností. Okrem toho sme úspešne získali certifikáciu systému manažérstva kvality ISO9001:2015, ako aj certifikát API 6A, okrem iných.
Ako profesionálna Špirálové vinuté tesnenia továreň, spoločnosť sa zaväzuje poskytovať hodnotu zákazníkom, podporovať zdravie a šťastie pracovníkov a vytvárať pozitívne spoločenské účinky. Zastávame základné princípy integrity, presnosti, inovácie a vzájomného úspechu. S ambíciou stať sa preferovanou značkou v priemyselných tesneniach sa zaväzujeme etablovať sa ako špičkový hráč v odvetví utesnenia tekutín a pracovať na dosiahnutí cieľa vzájomnej spokojnosti zákazníkov a zamestnancov.
Certifikát cti
  • Certifikáty API
  • ISO9001
  • ISO14001
  • ISO 45001
Novinky
Špirálové vinuté tesnenia Odborné znalosti

1. Špirálové vinuté tesnenia pre priemyselné aplikácie tesnenia prírub

Špirálové tesnenia sú vysokovýkonné tesniace komponenty navrhnuté pre náročné priemyselné prostredia, kde vysoký tlak, extrémne teploty a korozívne médiá sú prítomné. Sú široko používané v systémoch tesnenia prírub v ropnom, chemickom a energetickom priemysle vďaka svojej vynikajúcej elasticite a regenerácii.

Typické špirálovo vinuté tesnenie pozostáva z pásika z nehrdzavejúcej ocele v tvare V striedaného s mäkkými výplňovými materiálmi, ako je grafit alebo PTFE. Táto štruktúra umožňuje tesneniu udržať tesnosť aj pri kolísaní tlaku až do 2500 psi (približne 170 barov) .

（1）Kľúčové priemyselné aplikácie

  • Tesniace systémy prírub ropovodov a plynovodov
  • Zariadenie chemického reaktora a výmenníka tepla
  • Elektrárenské parné a turbínové systémy
  • Námorné a pobrežné inžinierske stavby

V týchto odvetviach je prevencia úniku kritická. Štúdie ukazujú, že takmer za to zodpovedá nesprávny výber tesnenia 60–70 % porúch prírubového spoja .

2. Prečo na utesnení príruby záleží na výrobcovi špeciálneho špirálového vinutého tesnenia

Vlastný výrobca špirálovo vinutých tesnení hrá zásadnú úlohu pri zabezpečovaní spoľahlivosti tesnenia, pretože štandardné tesnenia nemôžu vždy zodpovedať zložitým geometriám prírub alebo špecifickým pracovným podmienkam.

Napríklad vo vysokoteplotných parných systémoch prekračujúcich 600 °C , štandardné tesnenia plnené grafitom sa môžu degradovať rýchlejšie, zatiaľ čo prispôsobené konštrukcie využívajúce zosilnené materiály môžu predĺžiť životnosť až o 40 % .

（1） Výhody zákazkovej výroby

  1. Presné prispôsobenie rozmerov pre všetky normy prírub (ANSI, DIN, JIS)
  2. Optimalizovaný výber materiálu na základe chemickej kompatibility
  3. Zlepšený tesniaci výkon pri cyklickom tlaku
  4. Znížené prestoje pri údržbe a riziko úniku

（2）Porovnávacia tabuľka výberu materiálu

Bežné kombinácie materiálov pre špirálové vinuté tesnenia v rôznych podmienkach
Prevádzkový stav Kovové vinutie Výplňový materiál
Para s vysokou teplotou 304 nehrdzavejúca oceľ Flexibilný grafit
Silná kyslá korózia Nerezová oceľ 316L PTFE

3. Profesionálna výrobná kapacita a priemyselné riešenia

Vysokokvalitný tesniaci výkon do značnej miery závisí od presnosti výroby a systémov kontroly kvality. Poprední výrobcovia tesnení investujú do automatických navíjacích strojov a prísnych testovacích postupov na zabezpečenie konzistentnosti.

Spoločnosť Ningbo Rilson Sealing Material Co., Ltd. bola založená v roku 2007, je profesionálnym výrobcom špirálových vinutých tesnení a dodávateľom špirálových vinutých tesnení so sídlom v Ningbo, provincia Zhejiang. Výrobný závod sa rozprestiera na ploche 20 000 metrov štvorcových a je určený na zabezpečenie bezpečnej a spoľahlivej prevádzky systémov tesnenia tekutín a ponúka klientom vhodné riešenia technológie tesnenia. Prevádzkujeme množstvo výrobných liniek na tesniace produkty, ktoré sa špecializujú na návrh a výrobu tesniacich tesnení a iných tesniacich materiálov pre ropný, chemický, energetický, lodný a strojársky priemysel. Naše primárne produkty pozostávajú zo špirálovo vinutých tesnení, tesnení krúžkových spojov, tesnení kammprofilových, vlnitých kovových tesnení, tesnení izolačných súprav a bezazbestových tesnení.

（1）Kľúčové parametre kontroly kvality

  • Tolerancia hrúbky riadená v rozmedzí ±0,02 mm
  • Miera zotavenia po stlačení ≥ 20 %
  • Miera netesnosti testovaná podľa noriem ASME

Tieto prísne kontroly zaisťujú, že tesniaci výkon zostáva stabilný aj za extrémnych pracovných podmienok, čím sa znižuje riziko úniku o viac ako 50 % .

4. Trhové trendy a výberové odporúčania

Globálny trh špirálovo vinutých tesnení sa naďalej rozširuje v dôsledku rastúceho dopytu v sektoroch energetiky, chemického spracovania a pobrežného strojárstva. Ročný rast sa odhaduje na 5 % – 7 % .

（1）Pokyny pre výber

  • Prispôsobte materiály tesnenia prevádzkovej teplote a médiu
  • Zabezpečte súlad s normami ASME, EN alebo DIN
  • Uprednostňujte výrobcov, ktorí ponúkajú vlastnú inžiniersku podporu

（2）Smer budúceho rozvoja

Budúce trendy zahŕňajú pokročilé kompozitné plnivá, ekologické neazbestové materiály a inteligentné tesniace systémy so schopnosťou prediktívnej údržby.

5. Často kladené otázky (FAQ)

Otázka 1: Aký rozsah tlaku dokážu špirálovo vinuté tesnenia zvládnuť?
Typicky zvládajú PN10 až PN400 a triedu ASME 150–2500 v závislosti od konštrukcie.

Q2: Aké informácie sú potrebné na výrobu tesnení na mieru?
Základné sú štandard príruby, rozmery, teplota, tlak a typ média.

Otázka 3: Prečo si vybrať vlastného výrobcu namiesto štandardných produktov?
Vlastné riešenia zaisťujú lepšie prispôsobenie, lepšiu spoľahlivosť tesnenia a dlhšiu životnosť.

Q4: Aká je typická životnosť špirálovo vinutého tesnenia?
Za normálnych podmienok sa pohybuje od 3 do 10 rokov v závislosti od prevádzkového prostredia.
