Čo je špirálovo vinuté tesnenie?

Čo je a Špirálové vinuté tesnenie ?

Špirálovo vinuté tesnenie je polokovové tesniace tesnenie vyrobené zvinutím vopred vytvarovaného kovového pásu a mäkkého výplňového materiálu do striedajúcich sa vrstiev, čím sa vytvorí pružný krúžok, ktorý utesňuje medzeru medzi dvoma prírubami. Kombinácia pružného kovového vinutia a mäkkej výplne dáva tesneniu schopnosť mierne sa zotaviť pri zmenách tlaku, čo ho udržuje tesne utesnené, aj keď sa zaťaženie skrutiek a teploty počas prevádzky menia.

Táto konštrukcia oddeľuje špirálovo vinuté tesnenie od pevného kovového alebo čisto mäkkého tesnenia. Samotné mäkké tesnenie sa môže trvalo stlačiť a stratiť svoje tesnenie, zatiaľ čo samotné tuhé kovové tesnenie sa často nedokáže prispôsobiť malým povrchovým nerovnostiam na čele príruby. Medzi nimi je umiestnené špirálovo vinuté tesnenie, a preto zostáva jedným z najrozšírenejších typov tesnení na potrubiach, tlakových nádobách a výmenníkoch tepla.

Renomovaní výrobcovia špirálovo vinutých tesnení vyrábajú tieto tesnenia okolo troch hlavných častí, kovového navíjacieho pásu, výplňového materiálu a jedného alebo viacerých podporných krúžkov, z ktorých každý je uvedený v ďalšej časti.

Špirálové vinuté tesnenie Konštrukcia: Core Components

Každé špirálovo vinuté tesnenie je vyrobené z malej sady štandardných dielov, aj keď presná kombinácia materiálov sa mení v závislosti od prevádzkových podmienok, ktoré potrebuje zvládnuť.

Kovový navíjací pásik

Tenký, predtvarovaný kovový pás, najčastejšie nehrdzavejúca oceľ, je navinutý do tvaru špirály. Tento pás poskytuje spätnú pružinu, ktorá umožňuje tesneniu reagovať na malé zmeny v zaťažení skrutky a pohybe príruby bez straty kontaktu s tesniacim povrchom.

Výplňový materiál

Mäkké plnivo, bežne grafit alebo PTFE, je navinuté v striedavých vrstvách s kovovým pásom. Výplň vypĺňa mikroskopické povrchové nepravidelnosti na čele príruby a poskytuje počiatočnú tesnosť predtým, ako kovové vinutie prevezme dlhodobé tesniace zaťaženie.

Vonkajšie a vnútorné krúžky

Vonkajší strediaci krúžok udržuje tesnenie správne umiestnené vo vnútri kruhu skrutky a chráni vinutie pred nadmerným stlačením, zatiaľ čo voliteľný vnútorný krúžok pridáva radiálnu podporu a pomáha predchádzať vybočeniu pri aplikáciách s vyšším tlakom.

Ako špirálovito vinuté tesnenie vytvára tesnenie

Tesniaci výkon pochádza z priameho mechanického vzťahu medzi zaťažením skrutky a kompresiou tesnenia. Keď sú skrutky príruby utiahnuté, vinutie a výplň sa stlačia dohromady, čím sa vytvorí sedlové napätie na ploche tesnenia, kým nie je dostatočne vysoké na to, aby zablokovalo cestu tekutiny.

Toto je skôr všeobecný referenčný vzor než jeden meraný test a skutočný tvar krivky závisí od typu výplne, hustoty vinutia a povrchovej úpravy príruby. Celkový vzťah platí pre väčšinu inštalácií: napätie v sedle sa neustále zvyšuje so zvyšujúcim sa zaťažením skrutky, až kým tesnenie nedosiahne bod, kedy môže úplne zablokovať tesniacu medzeru.

Bežné výplňové materiály pre špirálové vinuté tesnenia

Voľba plniva je jedným z prvých rozhodnutí pri výbere špirálovo vinutého tesnenia, pretože priamo ovplyvňuje teplotný rozsah a chemickú kompatibilitu.

Hodnoty tlaku a teploty podľa typu plniva

Pretože výplňový materiál nastavuje praktický teplotný strop pre špirálovo vinuté tesnenie, toto je zvyčajne prvá špecifikácia, ktorú treba potvrdiť pred výberom medzi grafitom naplneným špirálovo vinutým tesnením a špirálovo vinutým tesnením naplneným PTFE.

Grafit zostáva najbežnejšie špecifikovaným plnivom pre všeobecné priemyselné služby a ponúka praktickú rovnováhu medzi teplotnou toleranciou a chemickou odolnosťou, zatiaľ čo keramické a sľudové plnivá sú vyhradené pre zariadenia s vyššími teplotami.

Typické hodnotenia tlakovej triedy pre špirálové vinuté tesnenia

Špirálovo vinuté tesnenia sú vyrábané tak, aby zodpovedali štandardným triedam tlaku prírub, takže rozmery a stupnica hustoty vinutia zodpovedajú triede príruby, na ktorú sú inštalované.

Tieto údaje sú približné referenčné hodnoty izbovej teploty pre bežné triedy prírub a výška stĺpca v tabuľke je upravená kvôli čitateľnosti a nie nakreslená striktne v mierke. Skutočný povolený tlak vždy závisí od konkrétneho materiálu príruby, teploty a príslušného konštrukčného kódu.

Špirálové vinuté tesnenie vs tesnenie krúžkového kĺbu: Kľúčové rozdiely

Špirálovo vinuté tesnenia a krúžkové tesnenia alebo tesnenia RTJ sú bežné vo vysokotlakovom potrubí, ale tesnia rôznymi spôsobmi a vyhovujú rôznym situáciám.

Špirálovo vinuté tesnenie vo všeobecnosti ponúka lepšie zotavenie po stlačení a väčšiu toleranciu pre menšie nedokonalosti povrchu príruby, zatiaľ čo tesnenie RTJ, ktoré je plne kovové, zvyčajne zvláda vyššie tlakové a teplotné extrémy, ale vyžaduje presne opracovanú drážkovanú prírubu a nie je určené na opätovné použitie po odstránení.

Kde sa používajú špirálové vinuté tesnenia v rôznych odvetviach

Kombinácia tolerancie tlaku, teplotného rozsahu a zotavenia po stlačení robí zo špirálovo vinutých tesnení bežnú voľbu v niekoľkých typoch procesných zariadení.

Systémy parných potrubí

Špirálovo vinuté tesnenie pre parovodné služby musí zvládnuť opakované tepelné cykly, keď sa vedenie zahrieva a ochladzuje, čo je miesto, kde pružné kovové vinutie pomáha udržiavať tesné utesnenie pri teplotných výkyvoch.

Výmenníky tepla

Špirálovo vinuté tesnenie pre aplikácie výmenníkov tepla je často dimenzované podľa špecifického vzoru príruby a musí tolerovať vnútorný tlak aj tepelnú rozťažnosť plášťa výmenníka počas cyklov spúšťania a vypínania.

Tlakové nádoby

Špirálovo vinuté tesnenie pre uzávery tlakových nádob sa vyberá na základe konštrukčného tlaku nádoby a procesného média vo vnútri, s výplňovým materiálom vybraným tak, aby zodpovedal chemickému prostrediu.

Petrochemické a procesné potrubia

V rafinériách a chemických závodoch sa špirálovo vinuté tesnenia používajú na prírubových spojoch v celej potrubnej sieti, kde konzistentná kvalita výroby od dodávateľa špirálovo vinutých tesnení podporuje predvídateľný výkon naprieč veľkými inštaláciami.

Ako identifikovať a vybrať správne špirálové tesnenie

Väčšina výrobcov špirálovo vinutých tesnení dodržiava spoločnú konvenciu farebného kódovania na vonkajšom krúžku a výplňovom prúžku, čo umožňuje identifikovať materiál vinutia a výplne bez demontáže tesnenia.

Pri výbere tesnenia, prispôsobenie materiálu vonkajšieho krúžku prostrediu príruby a potvrdenie správneho vnútorného a vonkajšieho priemeru vzhľadom na triedu tlaku príruby sú dve kontroly, ktoré sa oplatí vykonať pred inštaláciou, spolu so žiadosťou o špeciálne špirálovo vinuté tesnenie pre akýkoľvek neštandardný vzor príruby.

O spoločnosti Ningbo Rilson Sealing Material Co., Ltd.

Spoločnosť Ningbo Rilson Sealing Material Co., Ltd bola založená v r 2007 a sídli v Ningbo, provincia Zhejiang, s výrobným závodom 20 000 metrov štvorcových . Spoločnosť sa zameriava na bezpečnú a spoľahlivú prevádzku systémov tesnenia tekutín a pomáha klientom identifikovať technológiu tesnenia, ktorá vyhovuje ich procesným podmienkam.

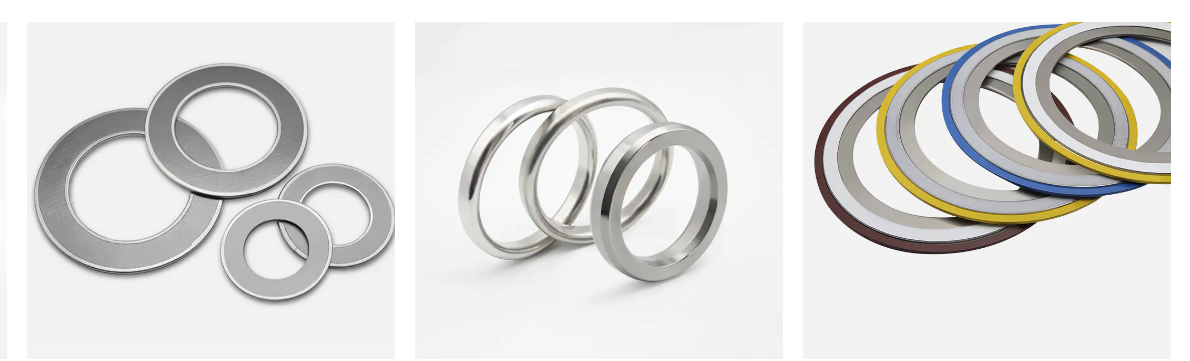

Viaceré výrobné linky podporujú návrh a výrobu tesniacich tesnení a súvisiacich tesniacich materiálov pre ropný, chemický, energetický, lodný a strojársky priemysel. Ako výrobca priemyselných tesnení zahŕňa primárny sortiment špirálovo vinuté tesnenia, tesnenia krúžkových spojov, tesnenia z kammprofilu, vlnité kovové tesnenia, tesnenia izolačných súprav a bezazbestové tesnenia, ktoré zahŕňajú kovové tesnenia aj polokovové formáty.
