Aké sú rôzne typy Špirálové vinuté tesnenia
Špirálovo vinuté tesnenia sa všeobecne klasifikujú dvoma hlavnými spôsobmi: podľa konfigurácie prstenca a podľa kombinácie vinutia a výplňového materiálu použitého vo vnútri tesniaceho prvku. Možnosti konfigurácie zvonenia zahŕňajú a špirálovo vinuté tesnenie s vnútorným krúžkom , a špirálovo vinuté tesnenie s vonkajším krúžkom len, a špirálovo vinuté tesnenie bez vnútorného krúžku a základný štýl vyrobený bez akéhokoľvek podporného krúžku. Kombinácie materiálov sú zvyčajne zoskupené podľa typu plniva, ako je grafit, PTFE alebo sľuda, spárované s kovovým navíjacím pásikom vybraným tak, aby zodpovedal procesnému médiu a materiálu príruby.
Pretože veľkosť príruby, prevádzková teplota a utesňované médium sa líšia od jednej aplikácie k druhej, zhoda správneho typu špirálovo vinutého tesnenia podľa prevádzkových podmienok zohráva ústrednú úlohu pri dosahovaní stabilného a dlhotrvajúceho utesnenia na prírubovom spojení.
Ako a Špirálové vinuté tesnenie Je skonštruovaný
Špirálovo vinuté tesnenie je vyrobené zo striedavej kombinácie formovaného kovového drôtu a mäkkého výplňového materiálu, ktoré sú spolu navinuté do hustého prstenca. Keď sú stlačené medzi dvoma prírubami, vytvárajú striedajúce sa vrstvy účinné tesnenie, pričom stále umožňujú stupeň flexibility, ktorý hladké kovové tesnenia neponúkajú.
Navíjacie a výplňové vrstvy
Kovové vinutie dodáva tesneniu jeho štrukturálnu pevnosť, zatiaľ čo vrstva výplne vypĺňa mikroskopické nerovnosti povrchu na čele príruby. Výplň a kov vinutia je možné meniť nezávisle, aby vyhovovali rôznym požiadavkám na chemickú kompatibilitu, čo je súčasťou toho, prečo sú špirálovo vinuté tesnenia dostupné v toľkých kombináciách typov.
Kovový pásik v tvare V
Korunka v tvare V vycentrovaná v kovovom páse pôsobí ako malá pružina, ktorá dodáva tesneniu pridanú pružnosť pri meniacich sa teplotných a tlakových podmienkach. Ak je dostupné zaťaženie skrutky na stlačenie tesnenia obmedzené, hustotu vinutia a rozmery tesnenia možno nastaviť tak, aby stále poskytovali účinné tesnenie.
Typy špirálových vinutých tesnení podľa konfigurácie krúžku
Konfigurácia krúžku je zvyčajne prvou klasifikáciou, ktorú musí kupujúci potvrdiť, pretože priamo závisí od utesňovaného dizajnu príruby. Vonkajší centrovací krúžok presne umiestňuje tesnenie do kruhu skrutiek príruby a pôsobí ako obmedzovač kompresie, zatiaľ čo vnútorný krúžok pridáva radiálnu pevnosť, znižuje eróziu príruby a chráni vinutie pred procesnými médiami.
| Konfigurácia zvonenia | Typický popis |
|---|---|
| S vnútorným krúžkom | Vonkajší strediaci krúžok plus vnútorný krúžok pre dodatočnú radiálnu podporu a ochranu príruby |
| Len s vonkajším krúžkom | Len vonkajší centrovací krúžok, bežne používaný na štandardných zvýšených čelných prírubách |
| Bez vnútorného krúžku | Tesniaci prvok s vonkajším krúžkom, súčasťou balenia nie je samostatný vnútorný oporný krúžok |
| Bez akéhokoľvek prsteňa | Len tesniaci prvok, často používaný tam, kde tesnenie sedí v uzavretej drážke |
Typické použitie konfigurácie prstenca v prírubových aplikáciách
45 % S vnútorným krúžkom
30 % Len vonkajší krúžok
20 % Bez vnútorného krúžku
5% Bez akéhokoľvek prsteňa
Obrázky predstavujú všeobecné vzorce distribúcie, ktoré možno vidieť v bežných priemyselných prírubových aplikáciách a sú zobrazené len na ilustráciu porovnania.
Typy špirálových vinutých tesnení podľa výplňového materiálu
Výber výplňového materiálu závisí hlavne od prevádzkovej teploty a chemickej expozície. Grafitové plnivo je jednou z najpoužívanejších možností, pretože dobre funguje v širokom rozsahu teplôt a odoláva širokému spektru procesných médií, hoci sa vo všeobecnosti drží mimo silne oxidujúcich prostredí pri veľmi vysokej teplote. Plnivo PTFE sa často vyberá pre oxidačné alebo agresívne chemické prevádzky, kde grafit nie je vhodný. Plnivo na báze sľudy sa používa pre aplikácie s vyššími teplotami a flexibilné nekovové alternatívy sú dostupné pre ľahšiu prevádzku alebo prevádzku pri nižších teplotách.
Typická maximálna nepretržitá prevádzková teplota podľa typu plniva
Len približné referenčné rozsahy; skutočné limity sa líšia podľa presného zloženia, kovu vinutia a podmienok procesu.
Porovnanie výkonu medzi typmi plnív
Voľba medzi špirálovo vinutým tesnením plneným grafitom, PTFE alebo sľudou zvyčajne závisí od váženia teplotnej odolnosti, odolnosti voči oxidácii, rozsahu chemickej kompatibility, obnovy kompresie a celkovej spoľahlivosti tesnenia voči špecifickým podmienkam procesu.
Porovnanie výkonu typu plniva
Vyplnené grafitom Plnené PTFE Sľuda naplnená
Hodnotenia sú relatívne a určené na všeobecné porovnanie; skutočný výkon závisí od presného zloženia a prevádzkových podmienok.
Typické správanie pri obnove kompresie
Keď sa zaťaženie skrutky zvyšuje smerom k menovitej hodnote, špirálovito vinuté tesnenie postupne rozvíja svoju plnú pružnosť a schopnosť zotavenia. Tento postupný model obnovy je jedným z dôvodov, prečo majú špirálovo vinuté tesnenia tendenciu prispôsobiť sa menšiemu pohybu príruby a tepelným cyklom lepšie ako ploché, nekovové tesnenia.
Všeobecný trend obnovy naprieč rozsahom zaťaženia skrutiek
Krivka znázorňuje všeobecný vzor zotavenia; presné hodnoty sa líšia podľa konštrukcie tesnenia, typu výplne a podmienok inštalácie.
Ako si vybrať správny typ špirálového tesnenia
Výber medzi dostupnými typmi špirálovo vinutých tesnení vo všeobecnosti spočíva v prehodnotení krátkeho zoznamu servisných podmienok pred zadaním objednávky u dodávateľa špirálovo vinutých tesnení.
- Potvrďte rozsah prevádzkovej teploty a či proces prebieha v oxidačnom alebo neoxidačnom prostredí, čo pomáha určiť typ plniva.
- Skontrolujte menovitý tlak a triedu príruby, aby ste pomohli nastaviť správnu hustotu vinutia a konfiguráciu krúžku.
- Skontrolujte chemickú kompatibilitu medzi procesným médiom a výplňovým materiálom a kovom vinutia.
- Prispôsobte konfiguráciu krúžku typu obloženia príruby, pretože vyvýšená strana, pero a drážka a drážky typu spoja krúžkového typu sedia na tesnení inak.
- Potvrďte dostupné zaťaženie skrutiek, pretože obmedzené zaťaženie skrutiek môže vyžadovať upravenú hustotu vinutia alebo rozmer tesnenia.
Pre príruby postavené okolo drážky spoja prstencového typu sa vo všeobecnosti používa tesnenie spoja prstencového typu alebo pevné kovové tesnenie RTJ namiesto štandardného špirálovo vinutého tesnenia, takže včasné potvrdenie typu obloženia príruby zabráni objednaniu nesprávnej skupiny produktov.
Úvahy o inštalácii špirálovo vinutých tesnení
- Pred umiestnením tesnenia skontrolujte čelá prírub, či nie sú poškodené alebo či nie sú znečistené.
- Vycentrujte tesnenie presne v rámci kruhu skrutky pomocou vonkajšieho krúžku ako vodidla.
- Skrutky uťahujte postupne v krížovom vzore, namiesto toho, aby ste obchádzali prírubu v jednom smere.
- Vyhnite sa opätovnému použitiu špirálovo vinutého tesnenia po jeho stlačení a odstránení z prevádzky.
- Nepoužité tesnenia skladujte naplocho, mimo dosahu vlhkosti, aby sa vinutie a výplň udržali v stabilnom stave.

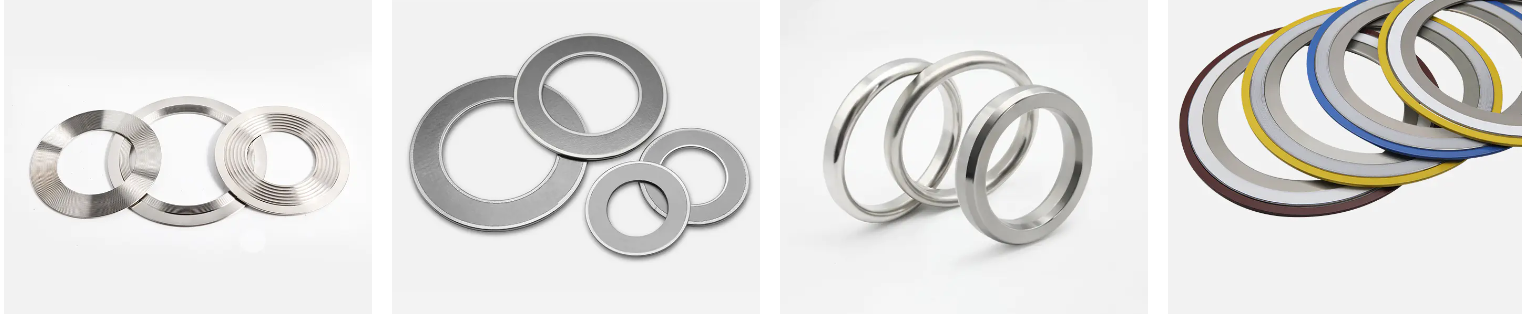

O tesniacom materiáli Ningbo Rilson
Spoločnosť Ningbo Rilson Sealing Material Co., Ltd. bola založená v roku 2007 a sídli v Ningbo, provincia Zhejiang, pôsobí ako výrobca špirálovo vinutých tesnení a dodávateľ špirálovo vinutých tesnení. Výrobný závod má rozlohu asi 20 000 metrov štvorcových a prevádzkuje viacero výrobných liniek určených na tesnenie produktov pre ropný, chemický, energetický, lodiarsky a strojársky priemysel.
Ako továreň na špirálovo vinuté tesnenia spoločnosť vyrába špirálovo vinuté tesnenia, tesnenia krúžkových spojov, tesnenia z kammprofilu, vlnité kovové tesnenia, tesnenia izolačných súprav a tesnenia bez azbestu, pričom počas celej výroby zachováva štruktúrované postupy vnútornej kontroly kvality. S klientmi vo viacerých regiónoch sa spoločnosť zameriava na poskytovanie praktických tesniacich technologických riešení založených na integrite, presnosti, inováciách a dlhodobých vzťahoch so zákazníkmi.
Často kladené otázky
Q1: Na čo sa používa špirálovo vinuté tesnenie
Špirálovo vinuté tesnenia sa používajú na utesnenie prírubových spojov a sú široko používané v chemickom spracovaní, ropovode a plynovodoch, elektrárňach, výmenníkoch tepla a tlakových nádobách.
Otázka 2: Ako tesní špirálovo vinuté tesnenie
Keď sú stlačené medzi dvoma prírubami, striedavé kovové vinutie a výplňové vrstvy sa prispôsobia menším povrchovým nepravidelnostiam na čele príruby, zatiaľ čo kovové vinutie poskytuje spätnú pružinu, ktorá pomáha udržiavať kontaktný tlak.
Q3: Z čoho sú vyrobené špirálovo vinuté tesnenia
Špirálovo vinuté tesnenie je vyrobené z tvarovaného kovového navíjacieho pásu kombinovaného s mäkkým výplňovým materiálom, často spárovaným s vonkajším krúžkom, vnútorným krúžkom alebo oboma, v závislosti od konfigurácie.
Q4: Aký je rozdiel medzi vnútorným krúžkom a vonkajším krúžkom v špirálovo vinutom tesnení
Vonkajší krúžok vycentruje tesnenie v prírube a obmedzuje kompresiu, zatiaľ čo vnútorný krúžok pridáva radiálnu podporu, pomáha znižovať eróziu príruby a chráni vinutie pred procesnými médiami.
Otázka 5: Prečo používať grafit v špirálovo vinutom tesnení
Grafitové plnivo je široko používané, pretože funguje v širokom rozsahu teplôt a odoláva mnohým procesným médiám, čo z neho robí bežnú voľbu na všeobecné použitie pre špirálovo vinuté tesnenia.
Otázka 6: Ako vyberiem veľkosť špirálovo vinutého tesnenia
Veľkosť tesnenia je vo všeobecnosti prispôsobená menovitej veľkosti potrubia príruby a triede tlaku, takže potvrdenie presných rozmerov príruby a typu obkladu je prvým krokom pred objednávkou.
Q7: Na aký tlakový stupeň je vhodné špirálovo vinuté tesnenie
Špirálovo vinuté tesnenia sa používajú v širokej škále tried prírubového tlaku, pričom hustota vinutia a konfigurácia krúžku sú prispôsobené konkrétnemu príslušnému menovitému tlaku.
Q8: Ako dlho vydrží špirálovo vinuté tesnenie
Životnosť závisí od prevádzkovej teploty, tlaku, použitých procesných médií a podmienok skladovania pred inštaláciou, preto sa vo všeobecnosti odporúča pravidelná kontrola počas plánovaných odstávok.
Q9: Môžu sa špirálovo vinuté tesnenia znovu použiť
Špirálovo vinuté tesnenia sú vo všeobecnosti určené na jedno použitie, pretože vinutie a výplň po stlačení a vyradení z prevádzky strácajú svoju schopnosť pruženia.
Q10: Ako správne nainštalovať špirálovo vinuté tesnenie
Správna inštalácia zahŕňa kontrolu plôch prírub, vycentrovanie tesnenia v kruhu skrutiek a postupné uťahovanie skrutiek v krížovom vzore, aby sa dosiahla rovnomerná kompresia.
