Aké sú funkcie tesnení Kammprofile?

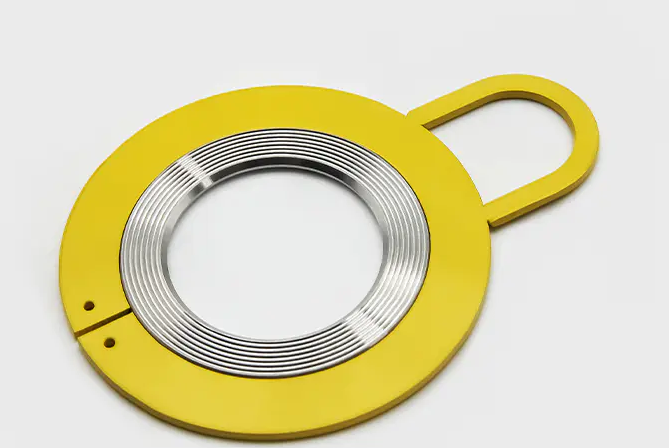

Kammprofile tesnenia sú špeciálne navrhnuté kovové tesnenia s prstencovým alebo radiálnym zúbkovaním (zubovým vzorom) na povrchu, ktoré sa používajú hlavne na zvýšenie účinnosti proti uvoľneniu, vibráciám a tesneniu spojov. Ozubené tesnenia sú zvyčajne vyrobené z jednodielneho kovového jadra so sústrednými zúbkami alebo drážkami na oboch tesniacich plochách, zvyčajne pokryté mäkkými tesniacimi materiálmi, ako je grafit alebo PTFE (polytetrafluóretylén).

1. Štruktúra a typ

(1) Základná štruktúra

Materiál: Zvyčajne uhlíková oceľ, nehrdzavejúca oceľ (napríklad 304/316), meď alebo zliatina.
Dizajn zubov:
Vonkajší typ zubov: zúbkovanie je rozmiestnené na vonkajšom okraji tesnenia, vhodné pre mäkšie povrchy (napríklad hliník).
Typ vnútorného zuba: na vnútornom krúžku sú zúbky na ochranu vzhľadu spojených častí.
Vnútorný a vonkajší typ zubov: obojstranné zúbkovanie, silnejší účinok proti uvoľneniu.

(2) Bežné typy

Štandardné ozubené tesnenie: všeobecný typ, používané na všeobecné proti uvoľneniu.
Kónické ozubené tesnenie: s kužeľom, vhodné na vysokotlakové tesnenie (ako prírubové spojenie).

2. Funkcie ozubených tesnení

(1) Proti uvoľneniu a vibráciám

Mechanické spojenie: Zúbky sú zapustené do povrchu konektora, aby vytvorili fyzické spojenie, ktoré účinne odoláva uvoľneniu spôsobenému vibráciami, nárazmi alebo dynamickým zaťažením.
Elastická kompenzácia: Poskytuje nepretržité napätie po deformácii pod tlakom a môže zostať tesná, aj keď skrutka mierne ustúpi.

(2) Rozptyľovanie stresu

Zúbkovaná štruktúra rozširuje kontaktnú plochu a znižuje riziko pomliaždenia povrchu konektora (najmä mäkké materiály ako hliník a plast).

(3) Pomocné tesnenie

Vypĺňa mikroskopické nerovnosti kontaktného povrchu a v kombinácii s tmelmi môže zlepšiť tesniaci výkon v nízkotlakových prostrediach.

(4) Elektrická/tepelná vodivosť

Kovové materiály môžu zlepšiť vedenie prúdu alebo výkon odvádzania tepla spojovacími časťami (ako je elektrické uzemnenie, upevnenie radiátora).
Použiteľné scenáre
Vysokovibračné zariadenia: motory, železničná doprava, veterné turbíny.
Dynamické časti zaťaženia: strojárske stroje, odpruženie automobilov.
Mäkké spojenie materiálu: Zabráňte uvoľneniu skrutiek z hliníkovej zliatiny alebo plastu.

3. Náhradné normy pre ozubené tesnenia

(1) Jasné normy pre výmenu

Zúbkované zuby sú silne opotrebované alebo tupé
Výkon: Špička zuba je viditeľne opotrebovaná a stráca svoju ostrosť (žiadne poškriabanie pri poškriabaní nechtom).
Dôsledky: Strata schopnosti hryzenia a znížená účinnosť proti uvoľneniu.

(2) Deformácia alebo prasknutie tesnenia

Výkon: Celková deformácia, zlomenina koreňa zuba alebo praskliny.
Dôsledky: Neschopnosť rovnomerne rozložiť tlak, čo môže spôsobiť poškodenie spojenia.

(3) Opakované uvoľnenie skrutiek

Výkon: Rovnaká poloha je stále uvoľnená po viacnásobnom utiahnutí a iné dôvody (ako je poškodenie závitu skrutky) sú vylúčené.
Príčina: Zúbkovanie tesnenia zlyhalo a nemôže zabezpečiť trvalé napätie.

(4) Porucha tesnenia

Výkon: K úniku dochádza pri použití s tesnením (ako je únik kvapaliny/plynu z rozhrania príruby).
Príčina: Zuby tesnenia sú rozdrvené a nemôžu vyplniť nerovnosti povrchu.
(5) Korózia alebo poškodenie materiálu
Výkon: Prenikanie hrdze, meď (medené tesnenie) alebo vysokoteplotná oxidácia (povrch modrastý, krehký). Riziko: Znížená pevnosť, možné prasknutie a kontaminácia systému (napríklad hydraulického vedenia).
