Ako správne nainštalovať tesnenia výmenníka tepla pre optimálny výkon?

Tesnenia výmenníka tepla sú základné komponenty široko používané v rôznych priemyselných odvetviach, ako je chemický, farmaceutický, energetika a klimatizácia. Uľahčujú reguláciu teploty prenosom tepla medzi kvapalinami. Dôležitosť tesnení ako tesniacich komponentov pri prevádzke výmenníkov tepla je nepopierateľná. Správna inštalácia tesnení výmenníka tepla nielen zaisťuje celistvosť tesnenia zariadenia, ale tiež výrazne zlepšuje výkon a životnosť výmenníka tepla. Tento článok poskytne podrobné pokyny, ako správne nainštalovať tesnenia výmenníka tepla, aby sa zabezpečilo optimálne utesnenie a tepelná účinnosť počas prevádzky.

1. Pochopenie funkcie Tesnenia výmenníka tepla
Hlavnou funkciou tesnení výmenníka tepla je poskytnúť účinné utesnenie, zabrániť úniku média a zabezpečiť hladký prenos tepla vo výmenníku tepla. Tesnenia tiež zabraňujú zmiešaniu alebo krížovej kontaminácii medzi rôznymi médiami, čo je kľúčové v priemyselných odvetviach, ako je chemická a farmaceutická výroba, kde je prvoradé zabrániť úniku nebezpečných látok.

Nesprávna inštalácia tesnenia môže viesť k úniku média, zníženiu účinnosti výmeny tepla, prehriatiu zariadenia a dokonca k poruchám. Preto je zabezpečenie správnej inštalácie tesnenia základom pre udržanie správneho fungovania zariadenia.

2. Prípravné práce pred inštaláciou tesnení výmenníka tepla
Pred správnou inštaláciou tesnení výmenníka tepla je potrebná dôkladná príprava vrátane nasledujúcich aspektov:

(1) Kontrola materiálu a špecifikácií tesnenia

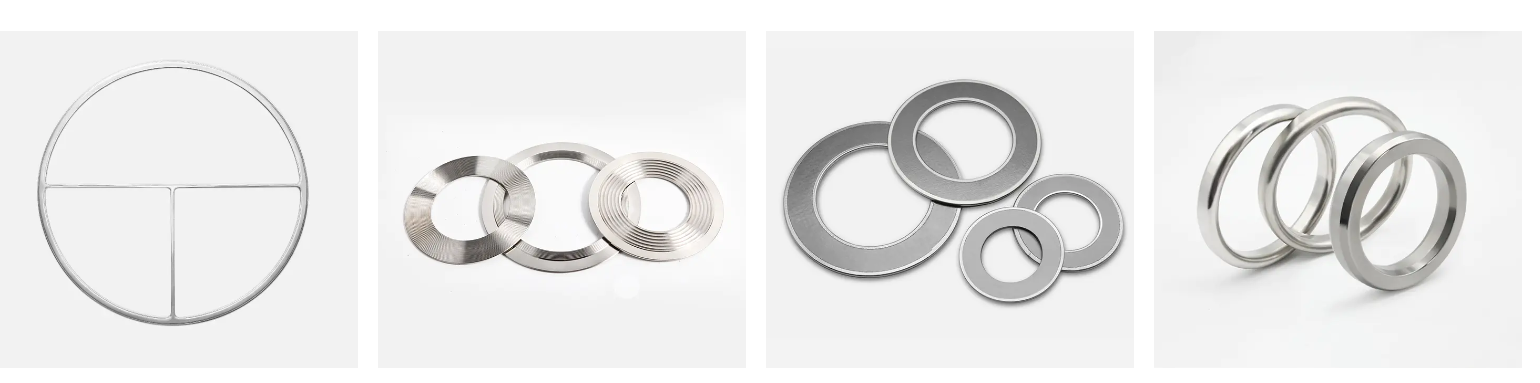

Materiál tesnenia výmenníka tepla by sa mal vyberať na základe prevádzkového prostredia zariadenia, vlastností média, teploty a tlaku. Bežné materiály tesnení výmenníka tepla zahŕňajú gumové tesnenia, kovové tesnenia, flexibilné grafitové tesnenia a tesnenia PTFE. Pri výbere tesnenia je potrebné potvrdiť jeho použiteľnú teplotu, tlak a chemickú odolnosť. Len vhodný materiál môže zabezpečiť dlhodobú stabilnú prevádzku tesnenia.
Ďalej sa uistite, že veľkosť a špecifikácie tesnenia zodpovedajú kontaktnej ploche výmenníka tepla. Vyhnite sa používaniu tesnení, ktoré nespĺňajú špecifikácie, pretože to môže viesť k zlému tesneniu a netesnostiam.

(2) Čistenie kontaktnej plochy
Pred inštaláciou tesnenia musí byť kontaktná plocha výmenníka tepla čistá. Kontaktná plocha by mala byť bez oleja, prachu, korózie a akýchkoľvek nečistôt, ktoré by mohli ovplyvniť tesniaci výkon tesnenia. Metódy čistenia môžu zahŕňať použitie čistiacich prostriedkov, kefiek alebo handričiek a použitie stlačeného vzduchu na vysušenie, ak je to potrebné. Akékoľvek malé nečistoty alebo nečistoty môžu ovplyvniť tesniaci výkon tesnenia, čo vedie k úniku alebo poškodeniu.

(3) Skontrolujte rovinnosť kontaktnej plochy
Kontaktná plocha výmenníka tepla musí byť rovná a hladká. Ak má kontaktný povrch škrabance, deformáciu alebo koróziu, môže to brániť tesneniu vo vytvorení dobrého tesnenia. V prípade potreby je možné použiť špeciálne nástroje na brúsenie alebo orezávanie kontaktnej plochy, aby sa zabezpečila jej rovinnosť.

(4) Vyberte vhodné nástroje
Pri inštalácii tesnení výmenníka tepla sú potrebné niektoré profesionálne nástroje, ako sú kľúče, skrutky a nástroje na testovanie tlaku. Tieto nástroje pomáhajú zaistiť rovnomerný tlak na tesnenie počas inštalácie a zabraňujú nadmernému stlačeniu alebo uvoľneniu.

3. Správne inštalačné kroky pre tesnenia výmenníka tepla
Nasledujú štandardné kroky na inštaláciu tesnení výmenníka tepla. Dodržiavanie týchto krokov zabezpečí optimálny výkon tesnenia.
(1) Umiestnenie tesnenia
Najprv opatrne umiestnite tesnenie na kontaktnú plochu výmenníka tepla. Uistite sa, že tesnenie je dokonale zarovnané s kontaktným povrchom, aby sa zabránilo akémukoľvek posunutiu alebo ohybu. Pri tesneniach s požiadavkami na smer (ako sú kovové tesnenia s označením) dbajte na správnu orientáciu.
Počas umiestňovania sa vyhnite priamemu dotyku rúk s kontaktnou plochou tesnenia, najmä pri ľahko kontaminovaných materiáloch, ako sú flexibilné grafitové a gumové tesnenia. Pri prevádzke používajte čisté nástroje, aby bolo tesnenie čisté a neporušené.

(2) Inštalácia a rovnomerné utiahnutie skrutiek
Keď je tesnenie na mieste, začnite inštalovať skrutky. Skrutky by sa mali inštalovať od uhlopriečky výmenníka tepla a postupne rovnomerne dotiahnuť. Toto je zásadný krok na zabezpečenie rovnomerného rozloženia sily na tesnenie a optimálneho tesniaceho výkonu. Vyhnite sa uťahovaniu všetkých skrutiek naraz; namiesto toho postupujte postupne, aby ste sa uistili, že tesnenie je rovnomerne stlačené.
Uťahovací moment každej skrutky by mal byť utiahnutý podľa špecifikácií poskytnutých výrobcom. Ak neexistujú žiadne špecifické požiadavky na krútiaci moment, možno použiť momentový kľúč, aby sa zabezpečila primeraná uťahovacia sila. Prílišné utiahnutie môže spôsobiť poškodenie alebo deformáciu tesnenia, zatiaľ čo nedostatočné utiahnutie môže viesť k slabému utesneniu.

(4) Metóda krížového uťahovania
Použitie metódy krížového uťahovania je bežný spôsob, ako zabezpečiť rovnomernú inštaláciu a dobrý tesniaci výkon tesnení výmenníka tepla. Postupným uťahovaním skrutiek v krížovom vzore dostáva tesnenie rovnomernú silu. Typicky sa v prvom kole vykoná iba čiastočné utiahnutie a úplné utiahnutie sa vykoná v druhom kole.

(5) Kontrola netesností
Po inštalácii je dôležitá kontrola netesností. Tesniaci výkon tesnenia možno testovať pomocou pneumatického tlakového testovania, hydraulického tlakového testovania alebo prístrojov na detekciu úniku plynu. Použitím určitého tlaku a pozorovaním netesností môžete zabezpečiť, aby bolo tesnenie nainštalované správne.

(6) Predprevádzková kontrola
Pred spustením výmenníka tepla vykonajte záverečnú kontrolu. Skontrolujte, či nie sú uvoľnené skrutky, uistite sa, že tesnenie je správne zarovnané a uistite sa, že nedochádza k netesnostiam alebo abnormalitám. V prípade potreby skrutky dotiahnite, aby ste zaistili správne utesnenie.

4. Bežné chyby inštalácie a riešenia
Hoci sa inštalácia tesnenia javí ako jednoduchý proces, počas skutočnej prevádzky sa stále môžu vyskytnúť niektoré bežné chyby. Tu sú niektoré bežné chyby a ako sa im vyhnúť:

(1) Prílišné utiahnutie alebo uvoľnenie
Prílišné utiahnutie alebo uvoľnenie skrutiek môže viesť k poškodeniu tesnenia alebo zlému tesneniu. Prílišné utiahnutie môže spôsobiť prasknutie tesnenia alebo stratu pružnosti, zatiaľ čo uvoľnenie môže viesť k netesnostiam. Preto dotiahnite podľa špecifikovaných požiadaviek na krútiaci moment a rovnomerne zatlačte, aby bolo tesnenie rovnomerne namáhané.

(2) Nečisté kontaktné povrchy
Znečistené kontaktné plochy sú častou príčinou zlého tesnenia. Akýkoľvek prach, olej alebo nečistoty ovplyvnia tesniaci výkon tesnenia, preto je nevyhnutné zabezpečiť, aby boli kontaktné plochy pred inštaláciou úplne čisté.

(3) Použitie nezhodných tesnení
Použitie nevhodných tesnení (napríklad nesprávna veľkosť alebo materiál nevhodný pre prevádzkové podmienky) povedie k poruche tesnenia. Preto je rozhodujúci výber vhodného materiálu a veľkosti tesnenia. Vyberte vhodné tesnenie na základe prevádzkových podmienok (ako je teplota, tlak a médium) a uistite sa, že zodpovedá kontaktnej ploche výmenníka tepla.

(4) Ignorovanie starnutia tesnenia
Tesnenia výmenníka tepla majú obmedzenú životnosť. Dlhodobé vystavenie vysokým teplotám, vysokému tlaku a korozívnym chemickým médiám môže spôsobiť starnutie tesnenia a zníženie tesniaceho výkonu. Preto pravidelne kontrolujte stav tesnenia a rýchlo vymeňte staré alebo poškodené tesnenia, aby ste zabezpečili dlhodobú stabilitu zariadenia.
