Môžu tesnenia krúžkových spojov skutočne odolať vysokému tlaku a vysokej teplote?

V ropnom, plynárenskom a vrtnom priemysle má tesniaci výkon priamy vplyv na bezpečnosť zariadení a efektivitu výroby. Tesnenia krúžkových spojov, navrhnuté špeciálne pre vysokotlakové a vysokoteplotné prostredia, sa široko používajú v zariadeniach na ťažbu ropy a plynu a vo vrtných zariadeniach. Mnoho inžinierov a firemných kupujúcich sa však stále pýta: "Môžu tesnenia krúžkových spojov skutočne spoľahlivo fungovať v extrémnych podmienkach?"
Tento článok poskytne komplexnú analýzu z piatich aspektov: princípy návrhu, vlastnosti materiálov, normy a špecifikácie, prípady praktického použitia a odporúčania na výber, aby odpovedali na túto otázku.

1. Princípy návrhu Tesnenia krúžkových spojov

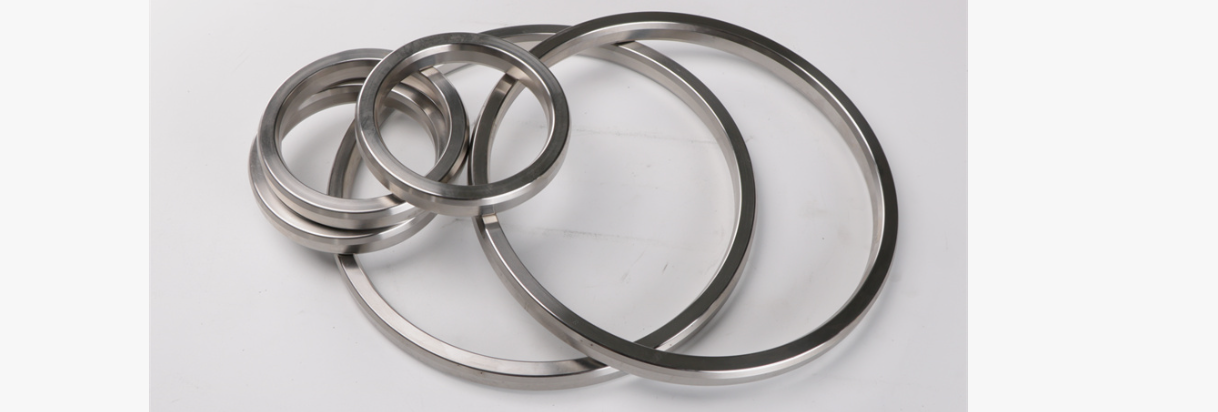

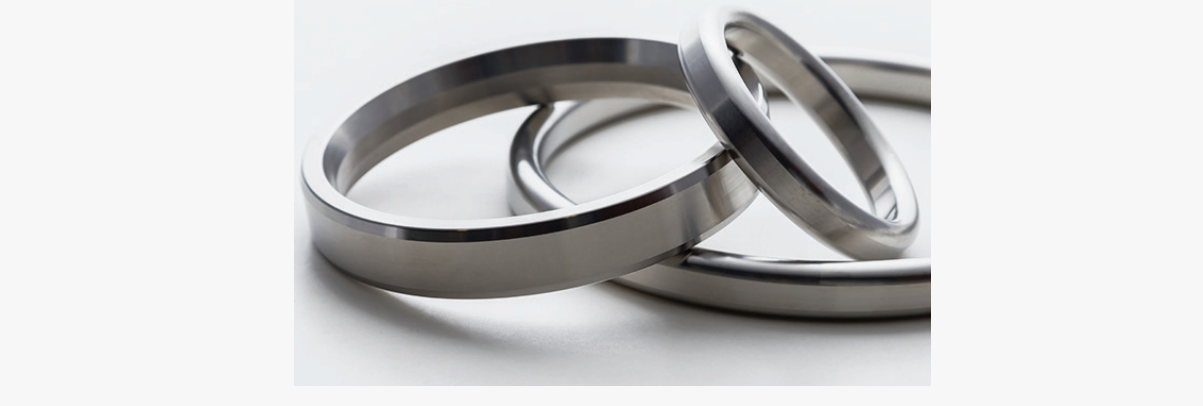

Tesnenia krúžkového spoja, tiež známe ako tesnenia RTJ (Ring Type Joint), sú špeciálne tesniace komponenty, ktoré dosahujú účinné utesnenie mechanickým tlakom. Ich hlavné princípy dizajnu zahŕňajú:

Tlakové tesnenie vyvolané skrutkou
Počas inštalácie skrutky vyvíjajú rovnomerný tlak na prírubu, čo spôsobí, že mäkšia kovová časť tesnenia krúžkového spoja zatečie do malých medzier na povrchu príruby, čím sa vytvorí tesné a spoľahlivé kontaktné tesnenie kov na kov.

Tesnenie kov na kov
Na rozdiel od tradičných mäkkých tesnení sa tesnenia krúžkových spojov spoliehajú na tok kovu a plastickú deformáciu na utesnenie, udržiavajú stabilitu pri vysokom tlaku a podmienkach vysokej teploty a sú menej náchylné na deformáciu stlačením alebo netesnosti.

Adaptívny mechanický dizajn
Konštrukcia prierezu tesnenia krúžkového spoja je presne vypočítaná tak, aby sa prispôsobila drsnosti povrchu a rozloženiu napätia rôznych materiálov príruby, čím sa zabezpečí dlhodobo spoľahlivý tesniaci výkon v extrémnych pracovných podmienkach.

Tento jedinečný dizajn robí z tesnení krúžkových spojov preferovanú voľbu pre vysokotlakové a vysokoteplotné tesnenia v ropnom, plynárenskom a chemickom priemysle.

2. Vlastnosti materiálu určujú odolnosť voči vysokému tlaku a vysokej teplote
Vysokotlakový a vysokoteplotný výkon tesnení krúžkových spojov úzko súvisí s použitými materiálmi. Bežné materiály zahŕňajú:

Mäkké kovy: ako je meď, hliníkový bronz, mäkká oceľ alebo zliatiny na báze niklu, ktoré majú dobrú plasticitu a tesniace vlastnosti.

Vysokoteplotná legovaná oceľ: žiaruvzdorná a odolná voči korózii, zachováva si pevnosť pri vysokých teplotách.

Vlastnosti materiálu priamo ovplyvňujú tlakovú a teplotnú odolnosť tesnení krúžkových spojov. Napríklad podľa noriem API 6A a ASME B16.20 môžu krúžkové tesnenia navrhnuté zo špecifických materiálov a rozmerov odolať tlaku stoviek barov a teplotám stoviek stupňov Celzia, čím spĺňajú prísne prevádzkové požiadavky na vybavenie ústia ropných a plynových vrtov, vrtných hláv a potrubí.

3. Štandardné špecifikácie zabezpečujú spoľahlivosť
Na zabezpečenie spoľahlivosti krúžkových tesnení vo vysokotlakovom a vysokoteplotnom prostredí bolo zavedených niekoľko medzinárodných a domácich priemyselných noriem:

API 6A: Norma pre ventily a zariadenia ústia vrtu v ropnom a plynárenskom priemysle, pokrývajúca tlakové triedy, rozmery a materiálové požiadavky.

API 17D: Štandard pre podmorské vybavenie, ktorý zabezpečuje tesniaci výkon vo vysokotlakovom podvodnom prostredí.

ASME B16.20: Norma pre priemyselné tesnenie potrubia a prírub, regulujúca výrobu a testovanie krúžkových tesnení.

Striktným dodržiavaním týchto noriem je odolnosť proti tlaku, teplotná odolnosť a nepriepustnosť krúžkových tesnení overená inžiniersky, čo umožňuje spoločnostiam s istotou ich používať v kritických zariadeniach.

4. Výkon krúžkových tesnení v praktických aplikáciách
Ropný a plynový vrt a vrtné zariadenia
Krúžkové tesnenia sú široko používané vo vysokotlakových vrtoch, spojoch vrtných potrubí, ventiloch vianočných stromčekov a iných zariadeniach. Ich princíp kovového tesnenia udržuje tesnenie aj pri náhlych zmenách tlaku a vysokých teplotách, čím zabraňuje úniku ropy a plynu a zaisťuje bezpečnosť výroby.

Petrochemické potrubia
Vo vysokoteplotných parných potrubiach alebo potrubiach prepravujúcich korozívne kvapaliny vlastnosti krúžkových tesnení proti vysokej teplote a korózii výrazne znižujú výskyt netesností a zlepšujú prevádzkovú spoľahlivosť potrubia.

5. Odporúčania pre výber a inštaláciu
Na plné využitie vysokotlakového a vysokoteplotného výkonu krúžkových tesnení by spoločnosti mali venovať pozornosť nasledujúcim bodom:

Vyberte tesnenia podľa menovitého tlaku
Rôzne prevádzkové prostredia majú rôzne tlaky a teploty; preto by sa pri výbere mali brať do úvahy požiadavky na hodnotenie tlaku v normách API a ASME.

Správne prispôsobte materiál a rozmery príruby
Tesnenie krúžku sa musí zhodovať s materiálom povrchu príruby, tvrdosťou a rozmermi, aby sa zabezpečilo účinné tesnenie kov na kov.

Správny montážny moment
Použitie rovnomerného uťahovacieho momentu skrutiek je rozhodujúce pre zabezpečenie spoľahlivého utesnenia. Počas inštalácie by sa mal použiť momentový kľúč podľa štandardných postupov.

Pravidelná kontrola a údržba
Hoci tesnenia krúžkových spojov fungujú stabilne vo vysokotlakových a vysokoteplotných prostrediach, po dlhšom používaní je stále potrebná pravidelná kontrola povrchu príruby a stavu tesnenia, aby sa zabezpečila nepretržitá bezpečná prevádzka.

Tesnenia krúžkových spojov skutočne odolajú vysokému tlaku a vysokej teplote vďaka svojmu jedinečnému dizajnu kovového tesnenia, vysokokvalitným materiálom, prísnym normám a špecifikáciám a vedeckým metódam inštalácie. V zariadeniach na ropu, zemný plyn, vŕtanie a vysokoteplotné a vysokotlakové potrubné zariadenia poskytujú tesnenia krúžkových spojov nielen spoľahlivé tesnenie, ale tiež výrazne zlepšujú bezpečnosť zariadenia a efektivitu výroby.
Pre podniky je výber vysokokvalitných tesnení krúžkových spojov, ktoré vyhovujú normám API 6A, API 17D a ASME B16.20 a prísne dodržiavajú postupy inštalácie a údržby, rozhodujúci pre zaistenie bezpečnej a hladkej prevádzky vysokotlakových a vysokoteplotných operácií.
