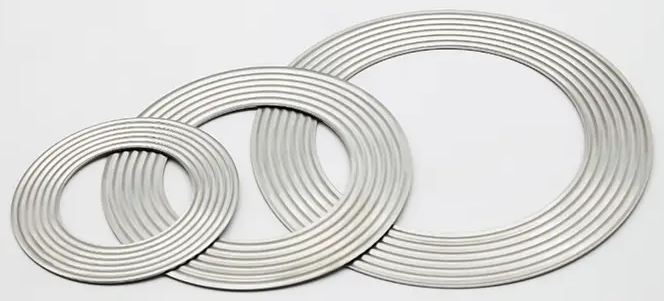

Prečo sú vlnité kovové tesnenia nenahraditeľné v podmienkach vysokej teploty a vysokého tlaku?

V petrochemickom priemysle, elektroenergetike, jadrovej energetike a iných priemyselných oblastiach majú pracovné podmienky pri vysokých teplotách a vysokom tlaku (HT/HP) veľmi prísne požiadavky na výkon tesnení. Bežné tesnenia sú v extrémnych podmienkach náchylné na zlyhanie, čo má za následok únik média, poškodenie zariadenia a dokonca aj bezpečnostné nehody. Kovové vlnité tesnenie sa stalo nenahraditeľnou voľbou v podmienkach vysokej teploty a vysokého tlaku vďaka svojmu jedinečnému konštrukčnému dizajnu a materiálovým vlastnostiam.

1. Vlastnosti materiálu: odolnosť voči vysokej teplote, odolnosť voči vysokému tlaku, odolnosť proti korózii

Odolnosť voči vysokej teplote (-200 ℃ ~ 1000 ℃)

Vlnité kovové tesnenia sú vyrobené z vysokovýkonných zliatinových materiálov a odolávajú extrémnym teplotám:

Nerezová oceľ (316/321): vhodná pre -200℃~600℃, odolná voči všeobecnej korózii.

Inconel 600/625: teplotná odolnosť do 1000 ℃, odolná voči korózii sírovodíkom (H2S).

Hastelloy C-276: odolný voči silným kyselinám (ako je kyselina chlorovodíková, kyselina sírová) a vysokoteplotnej oxidácii.

Porovnanie: Nekovové tesnenia (ako je grafit, guma) budú karbonizovať alebo sa roztaviť nad 500 ℃, zatiaľ čo bežné kovové ploché tesnenia sú náchylné na deformáciu pri tečení pri vysokých teplotách.

Odolnosť proti deformácii pri vysokom tlaku (＞ 50 MPa)

Kovová vlnitá konštrukcia sa môže elasticky deformovať pod vysokým tlakom, aby sa vyrovnali mierne nerovnosti povrchu príruby a zabránilo sa poruche tesnenia.

Odolnosť voči tečeniu: Rýchlosť elastického zotavenia vlnitých tesnení je väčšia ako 90 %, zatiaľ čo ploché kovové tesnenia sú náchylné na plastickú deformáciu pod vysokým tlakom, čo vedie k uvoľneniu skrutiek a netesnostiam.

Odolnosť proti korózii a kompatibilita médií

Technológia povrchovej úpravy: Je možné pokovovať PTFE (odolnosť voči kyselinám a zásadám), striebro (zvýšená tepelná vodivosť) alebo nikel (odolnosť voči korózii chloridovými iónmi).

Použiteľné médiá: kyslý plyn (CO₂, H₂S), silné alkálie, tekuté kovy atď.

Porovnanie: Gumové tesnenia sú náchylné na opuch, keď sú vystavené pôsobeniu oleja, a grafitové tesnenia sú náchylné na práškovanie v silnom oxidačnom prostredí.

2. Konštrukčné výhody: elastická kompenzácia a vysoký tesniaci výkon

Mechanizmus elastickej kompenzácie zvlnenia

Zvlnená štruktúra vrchol-dola vytvára elastickú deformáciu, keď je pod tlakom, pričom sa automaticky prispôsobuje nerovnostiam povrchu príruby.

Odskok: Aj keď sa predpätie skrutiek zníži, vlnitá štruktúra si stále môže zachovať tesnenie (ploché tesnenia unikajú, keď sú uvoľnené).

Viacvrstvový kompozitný dizajn (vylepšené tesnenie)

Vnútorné kovové zvlnenie vonkajší pružný grafit: pevnosť kovu aj nekovové tesnenie.

Aplikačný scenár: hlavný parovod jadrovej elektrárne (musí byť odolný voči vysokej teplote a zároveň žiareniu).

Porovnanie: Ploché kovové tesnenia sa nedokážu prispôsobiť deformácii príruby a sú náchylné na netesnosti v dôsledku lokálnej koncentrácie napätia.

Porovnanie výkonu s tradičnými tesneniami ：

3. Body údržby vlnité kovové tesnenie

• Inštalačné opatrenia

Kontrola pred inštaláciou

Stav tesnenia: potvrďte, že nie sú žiadne vrúbky, praskliny alebo korózia (najmä vo vlnitej oblasti).

Povrch príruby: vyčistite a skontrolujte rovinnosť (drsnosť Ra≤0,8μm), žiadne škrabance alebo hrdza.

Skrutky: použite nové skrutky alebo sa uistite, že nedochádza k deformácii v ťahu, a na závity naneste prostriedok proti zadretiu.

Správne kroky inštalácie

Stredové umiestnenie: Tesnenie musí úplne zakrývať tesniaci povrch príruby a nie je povolená žiadna odchýlka.

Ovládanie predpätia: krížovo utiahnite postupne podľa štandardného krútiaceho momentu (ako je trojkroková metóda 50%-80%-100% odporúčaná ASME B16.5).

Vyhnite sa nadmernému tlaku: Nadmerný krútiaci moment môže spôsobiť zrútenie zvlnenia (pozrite si mieru kompresie poskytnutú výrobcom, zvyčajne 30 % - 50 %).

Zakázané správanie:

Opätovné použitie sploštených tesnení (elastické zlyhanie).

Na násilnú inštaláciu použite kladivá alebo pneumatické náradie.

• Normy demontáže a výmeny

Situácie, kedy je potrebná výmena

Poškodenie vlnitej štruktúry: vlnenie sa sploštilo, zlomilo alebo čiastočne zrútilo (strata elasticity).

Korózia/opotrebenie: Na kovovom podklade sú viditeľné jamky, praskliny alebo veľké odlupovanie náteru.

História netesností: Opakovaná netesnosť v rovnakej polohe tesnenia indikuje poruchu tesnenia.

Bezpečný proces demontáže

Uvoľnite tlak a ochlaďte na teplotu okolia.

Uvoľnite skrutky v krížovom poradí, aby ste zabránili náhlemu prasknutiu povrchu príruby.

Vyčistite zvyšky starého tesnenia (na zoškrabanie príruby nepoužívajte ostré nástroje).

• Špecifikácie skladovania a prepravy

Podmienky skladovania

Prostredie: teplota 5-30℃, vlhkosť ≤60%, mimo dosah kyslých a zásaditých korozívnych plynov.

Balenie: Originálna vlhkovzdorná tvrdá krabica na skladovanie, bez stohovania alebo ohýbania.

Požiadavky na prepravu

Upevnené v nárazuvzdornej krabici, aby sa zabránilo deformácii zvlnenia spôsobenej nárazmi.

Štítky označujú „Nestláčať“ a „Odolné voči vlhkosti“.
