Aké opatrenia by sa mali dodržiavať pri inštalácii vlnitých kovových tesnení?

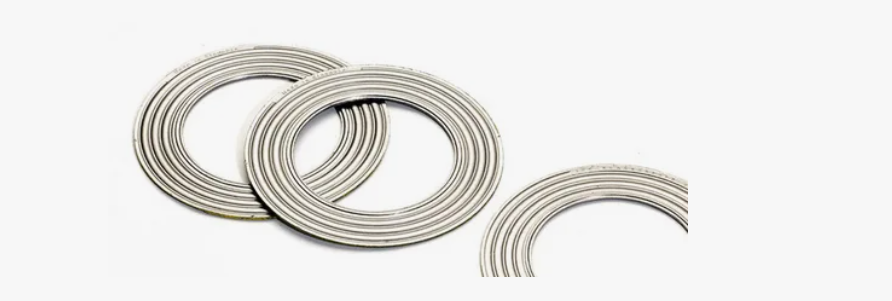

Vlnité kovové tesnenia , ako vysokovýkonný tesniaci materiál, sú široko používané v priemyselných odvetviach, ako je petrochémia, energetika, energetika a výroba strojov. Vo vysokoteplotných, vysokotlakových, vysoko korozívnych alebo cyklicky sa meniacich tlakových podmienkach sa vlnité kovové tesnenia so svojou vynikajúcou elasticitou a odolnosťou proti stlačeniu stali ideálnou voľbou na utesnenie prírub v mnohých zariadeniach. Avšak bez ohľadu na to, aký dobrý je výkon tesnenia, nesprávna inštalácia môže spôsobiť netesnosti, rozdrvenie alebo dokonca bezpečnostné nehody. Preto je dôležitá správna inštalácia.

Nasledujúce podrobnosti o správnom použití vlnitých kovových tesnení z troch hľadísk: príprava pred montážou, montážne body a bežné chyby.

1. Predinštalačná príprava
Pred inštaláciou vlnitých kovových tesnení je potrebná séria kontrol a potvrdení, aby sa zabezpečilo, že tesnenie je vo vhodnom prevádzkovom prostredí.

(1) Skontrolujte, či je povrch príruby rovný a čistý
Tesniaca plocha príruby musí byť bez škrabancov, otrepov, hrdze alebo zvyškov úlomkov tesnenia.
Čistite drôtenou kefou alebo rozpúšťadlom.
Drsnosť povrchu by mala spĺňať požiadavky na tesnenie; inak to ovplyvní tesniaci výkon.
Najmä v prípade kovových tesnení sú požiadavky na kvalitu tesniacej plochy ešte vyššie; akékoľvek chyby môžu viesť k úniku.

(2) Potvrďte špecifikácie a model tesnenia
Pred inštaláciou skontrolujte:
Či je materiál tesnenia vhodný pre pracovné podmienky (napr. nehrdzavejúca oceľ, grafitový povlak atď.)
Či sa rozmery zhodujú s prírubou
Či je vhodná hrúbka
Či hodnoty teploty a tlaku spĺňajú požiadavky
Vyhnite sa používaniu tesnení „dostatočne blízko“, aby ste predišli ovplyvneniu tesniaceho účinku.

(3) Skontrolujte, či je vlnitá štruktúra neporušená
Zvlnenia sú základnou štruktúrou pre elastické zotavenie tesnenia a tesniaci výkon. Pred inštaláciou je potrebné potvrdiť, že:
Vlny nie sú porušené
Neexistuje žiadna zjavná deformácia
Grafit, PTFE a ďalšie náterové vrstvy sú pevne na svojom mieste a nespadli.
Ak sa zistí poškodenie, musí sa okamžite vymeniť.

2. Kľúčové body pre inštaláciu vlnitých kovových tesnení
Správne postupy inštalácie môžu účinne zlepšiť výkon tesnenia a životnosť.
(1) Správne centrovanie
Tesnenie musí byť presne vycentrované na prírube a nemôže byť posunuté. Excentricita povedie k nerovnomernému stresu, ktorý spôsobí:
Pretlak v niektorých oblastiach vedie k poškodeniu tesnenia
Nedostatočný tlak v niektorých oblastiach vedie k úniku
Ak je príruba veľká, na uľahčenie inštalácie sa odporúča použiť dočasný polohovací nástroj.

(2) Rovnomerné a symetrické uťahovanie skrutiek
Utiahnutie je kľúčovým krokom pri inštalácii vlnitých kovových tesnení a musí sa riadiť zásadou „symetrie segmentácie“:
Kroky uťahovania sú zvyčajne nasledovné:
Najprv predbežne utiahnite 30% krútiacim momentom
Po druhé, utiahnite rovnomerne 60% krútiacim momentom
Po tretie, dosiahnite 100% krútiaci moment
Nakoniec znova skontrolujte diagonálne
Táto metóda zaisťuje rovnomerné namáhanie tesnenia, pričom sa vyhýba nadmernému stlačeniu na jednej strane alebo nedostatočnému utesneniu na druhej strane.

(3) Ovládajte vhodnú uťahovaciu silu
Vlnité kovové tesnenia majú špecifické požiadavky na uťahovaciu silu:
Príliš nízka: Nedostatočné tesnenie spôsobujúce netesnosť
Príliš vysoká: Zvlnenie je poškodené, stráca svoju elasticitu a schopnosť zotavenia
Odporúča sa utiahnuť podľa modelu tesnenia, triedy príruby a špecifikácií skrutiek podľa tabuľky uťahovacích momentov poskytnutej výrobcom.

(4) Vyhnite sa nanášaniu maziva priamo na povrch tesnenia
Niektorí inštalatéri sú zvyknutí nanášať na povrch tesnenia olej alebo mazivo, čo ovplyvní trenie medzi tesnením a tesniacim povrchom, čo vedie k:
Prešmykovanie tesnenia
Nestabilné tesnenie
Koncentrácia stresu
Mazivo by sa malo na skrutky nanášať len v malých množstvách a nikdy by sa nemalo nanášať na tesnenie.

3. Kľúčové body, ktoré je potrebné skontrolovať po inštalácii
Po inštalácii je potrebná komplexná kontrola:
(1) Potvrďte, či uťahovací moment skrutky zodpovedá norme
Na opätovnú kontrolu použite momentový kľúč, aby ste sa vyhli chybám spôsobeným ručným úsudkom.

(2) Skontrolujte zmeny v medzere medzi prírubou
Medzera na oboch stranách príruby by mala byť konzistentná; v opačnom prípade to znamená:
Tesnenie nie je vycentrované
Nerovnomerná sila skrutky
Vyžaduje sa opätovné nastavenie.

(3) Pozorovanie úniku počas skúšobnej prevádzky
Počas tlakovania systému alebo zahrievania venujte zvýšenú pozornosť:
Akýkoľvek mierny únik
Akékoľvek abnormálne zvuky alebo vibrácie
Akékoľvek lokalizované prehriatie
V prípade potreby vykonajte sekundárne tepelné utiahnutie, aby sa zlepšil tesniaci výkon.

4. Vyhnite sa týmto bežným chybám
Pri inštalácii vlnitých kovových tesnení môžu nasledujúce chyby s najväčšou pravdepodobnosťou spôsobiť únik alebo poškodenie:

Priame použitie starých tesnení
Povrch tesnenia znečistený olejom, vodou alebo nečistotami
Pokračovanie v používaní silne deformovaných prírub
Neuťahovanie skrutiek podľa noriem krútiaceho momentu
Používanie tesnení nad rámec ich prevádzkových podmienok (nadmerná teplota alebo tlak)
Vyhnúť sa týmto problémom zaisťuje skutočne spoľahlivé utesnenie.

Vlnité kovové tesnenia majú vynikajúce tesnenie a prispôsobivosť, ale iba ak sú správne nainštalované. Iba vykonaním dôkladných kontrol pred inštaláciou, zabezpečením rovnomerného rozloženia napätia počas inštalácie a vykonaním kontrol po inštalácii môže tesnenie dosiahnuť svoju predpokladanú životnosť a tesniaci výkon. Pre priemyselné zariadenia je malé tesnenie kľúčové pre bezpečnú prevádzku celého systému; preto inštaláciu nesmiete brať na ľahkú váhu.
