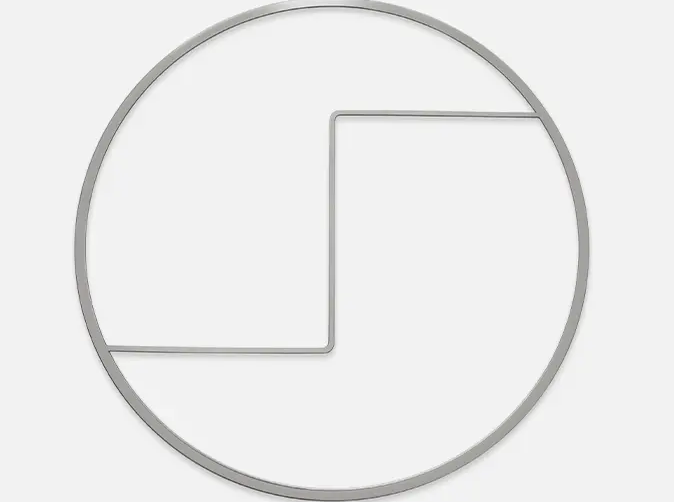

Čo sú tesnenia výmenníka tepla?

Zjednodušene povedané, tesnenia výmenníka tepla sú kľúčové komponenty inštalované medzi kovovými doskami doskového výmenníka tepla na utesnenie, zabránenie únikom a vedenie toku média. Although they do not directly participate in heat exchange, they are crucial for the efficient, stable, and leak-free operation of the entire system.

1. Funkcia Tesnenia výmenníka tepla

Tesnenie jadra: Toto je najzákladnejšia funkcia tesnenia. Through its elastic deformation, it fills the tiny unevenness between the plates, forming a tight seal to prevent the mixing of two fluids (such as hot and cold water, steam and process liquids) and to prevent leakage to the external environment.

Vodiace prietokové kanály: Tesnenie nie je jednoduchý štvorcový krúžok; má starostlivo navrhnuté tesnenia a otvorené plochy. These structures together determine the flow path of the fluid between the plates, ensuring that the hot and cold media flow alternately and counter-currently, thereby achieving the highest heat exchange efficiency.

Zachovanie vôle: Hrúbka tesnenia určuje veľkosť medzery medzi susednými doskami; táto medzera je tekutinový kanál. Vhodná medzera je rozhodujúca pre udržanie optimálneho prietoku a poklesu tlaku.

Tlmenie a izolácia: Tesnenia majú určitý stupeň pružnosti, absorbujú nepatrné posuny dosiek spôsobené kolísaním teploty a zmenami tlaku, čím pôsobia ako nárazník. Zároveň slúžia ako elektrická izolačná vrstva medzi platňami, čím pomáhajú predchádzať elektrochemickej korózii.

2. Hlavné charakteristiky a klasifikácia

Použitie na základe materiálu Vlastnosti tesnení výmenníka tepla sú primárne určené ich materiálmi a štruktúrou.
Klasifikácia podľa materiálu (toto je najdôležitejší výber):
Nitrile Rubber: One of the most commonly used gasket materials, with excellent resistance to oil and mineral-based fluids, suitable for most conventional operating conditions such as water, oil, hot water, and steam (typically -15°C to 130°C).
Ethylene Propylene Diene Monomer (EPD) Rubber: Outstanding heat resistance, ozone resistance, and aging resistance, especially suitable for high-temperature hot water, superheated steam, and certain chemical media (such as alkaline solutions and ketones), with a wider operating temperature range (up to approximately 150°C - 170°C). Fluororubber: Known as the "King of Gaskets," it boasts excellent high-temperature resistance (up to 200°C and above) and chemical corrosion resistance, resisting most oils, fuels, solvents, and strong acids. Je však extrémne drahý a používa sa len v extrémne drsných podmienkach.
Hypalon: Ponúka dobrú odolnosť voči kyslým plynom a oxidačným médiám, bežne používaným v priemyselných aplikáciách manipulujúcich s chlórom, oxidom siričitým a inými podobnými médiami.

Klasifikácia podľa spôsobu inštalácie:
Lepené: Najbežnejší typ, ktorý používa špeciálne lepidlo na pevné spojenie tesnenia s drážkou tesnenia v doske. Inštalácia vyžaduje zručnosť, ale fixácia je spoľahlivá.
Nacvakávací typ: Samotné tesnenie má zaklapávaciu štruktúru, čo umožňuje priame pripevnenie k doske bez lepidla. Inštalácia a výmena sú veľmi pohodlné, výrazne znižujú čas a náklady na údržbu, čo predstavuje moderný trend.

3. Údržba a výmena

Tesnenia sú najzraniteľnejšie časti výmenníkov tepla, ktoré si vyžadujú najväčšiu pozornosť a údržbu.
Kedy je potrebná výmena? (Spoločné znaky)
Viditeľné úniky: Únik kvapaliny sa nachádza na vonkajšej strane zariadenia alebo na spojoch.
Stredné miešanie: Neprirodzené kolísanie teploty alebo kontaminácia medzi horúcimi a studenými kvapalinami na výstupe indikujú zlyhanie vnútorného tesnenia.
Starnutie tesnenia: Tesnenia tvrdnú, strácajú elasticitu, vykazujú trvalú deformáciu tlakom, praskanie povrchu alebo stratu priľnavosti.
Plánovaná údržba: Preventívna pravidelná výmena na základe prevádzkového času zariadenia, teploty a vlastností média.

Body údržby:
Čistenie: Pri výmene tesnení dôkladne vyčistite drážky tesnení na doskách, aby ste zaistili, že nezostanú žiadne staré lepidlo alebo nečistoty, čím sa zaručí tesniaci účinok nového tesnenia.
Uťahovanie: Počas montáže zariadenia uťahujte skrutky postupne a rovnomerne podľa krútiaceho momentu a poradia udávaného výrobcom, vyhýbajte sa jednostrannému namáhaniu, ktoré by mohlo poškodiť tesnenie alebo spôsobiť nerovnomerné tesnenie.
Skladovanie: Náhradné tesnenia by sa mali skladovať na chladnom, suchom a tmavom mieste, mimo zdrojov ozónu (ako sú motory) a utesnené v plastových vreckách, aby sa spomalilo ich prirodzené starnutie.
